Компания «Энерго Групп» понимает насколько важна и ответственна работа проектировщика, специалист должен быть уверен в качестве оборудования, используемого в проекте. Именно поэтому для проектных организаций и проектировщиков нами было создано специальное структурное подразделение. Его цель — помощь в расчетах и подборе инженерного оборудования, консультация и советы по типам, специфике и показателям оборудования. Кроме того, быстро подбираем оборудование для любого проекта и можем помочь при прохождении экспертизы Генерального проекта, изготовив для этого паспорт или рабочий проект на котельную установку.

Наши котельные установки установлены более чем на 300 объектах по всей России, и мы всегда добивались соответствия качества заявленным нормативам. Но, это слова. А факт в том, что у нас в договоре зафиксировано, что качество изделия будет соответствовать СанПиН, ГОСТ или ТУ, в зависимости от требований, предъявляемых клиентом и, если нам не удается добиться заявленного качества, мы устанавливаем дополнительное оборудование за свой счет.
Наши специалисты следуют формуле "необходимо и достаточно", т. е. используют дорогостоящее оборудование, только там, где это действительно необходимо, и обязательно показывают клиентам места, где можно сэкономить. Помимо этого, низкая стоимость зачастую обусловлена, тем что мы являемся прямыми поставщиками многих заводов-производителей комплектующих.

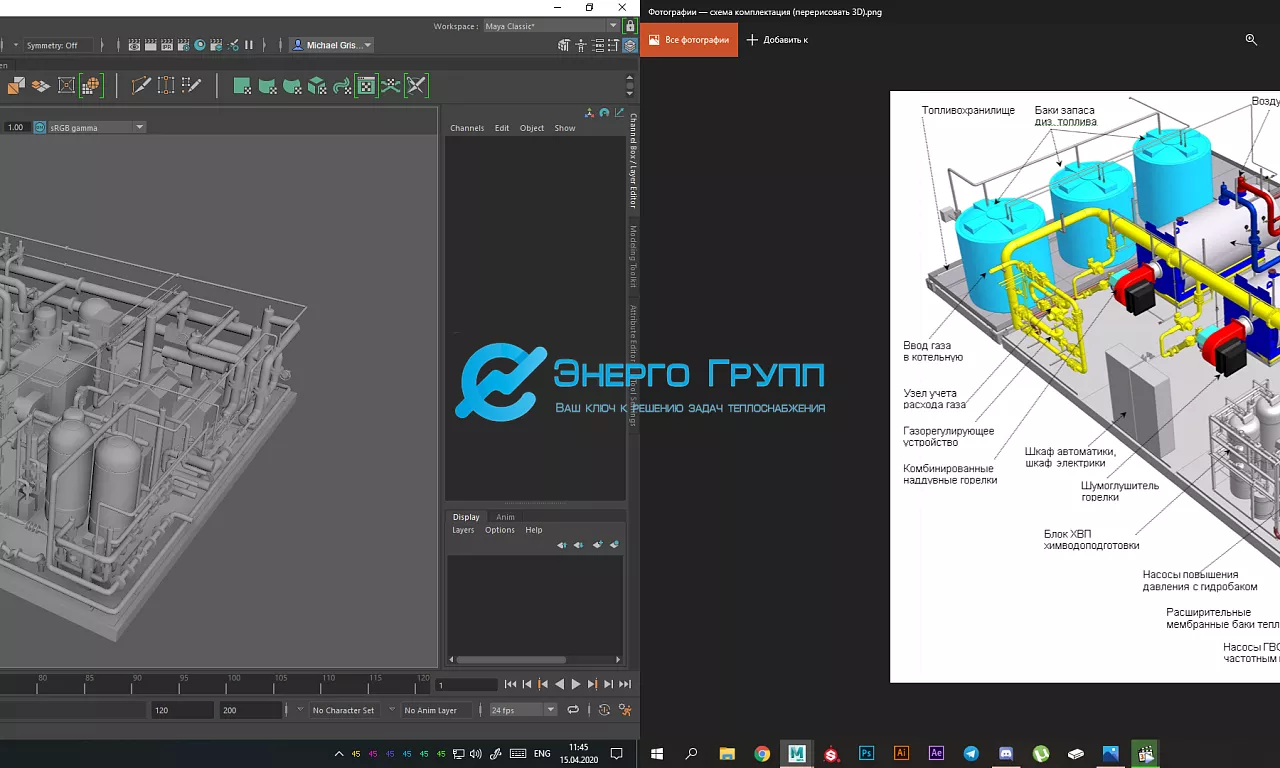

Наша компания - это инжиниринговая компания полного цикла, у нас есть собственный проектный отдел, а также собственное производство. Естественно мы не изготавливаем сами котлы и горелочные устройства с насосным оборудованием, но качественный проект, сборка и последующая наладка на объекте - это то, что мы делаем на высоком уровне!
Мы действительно следим за всеми трендами в сфере теплоэнергетики, наши специалисты постоянно проходят курсы повышения квалификации, принимают участие в международных выставках, чтобы разрабатывать самые эффективные и надежные котельные системы. Наше оборудование рассчитано на минимальный срок службы 10-20 лет, далее мы модернизируем устаревшие узлы или заменяем всю технологию целиком.
Нашим основным направлением является производство промышленных котельных в блочно-модульном (контейнерном) исполнении. Этот вариант поставки решает не только проблему с местом для монтажа, а еще и позволяет установить оборудование в кратчайшие сроки, практически без выполнения монтажных работ на месте, требуется лишь подготовить площадку по нашим рассчитанным нагрузкам для фундамента.
Подбор котельного оборудования осуществляется на основе опросного листа, технического задания или готового проекта. Вы можете заполнить и отправить опросный лист на эл. почту info@enggp.ru
При выборе газового водогрейного котла наиболее важным показателем является мощность. Помещения могут иметь различную площадь, и это следует обязательно учитывать. Тепло уходит из помещения через окна, стены и дверные проемы. Выбирая газовый котел, нельзя забывать о таких потерях.

Существует несколько способов расчета мощности котла отопления, необходимой для достаточного обеспечения помещения теплом. Ниже представлены три основных метода, которые наиболее успешно справляются с поставленной задачей.

  • Применение пропорции. Самый легкий способ вычислить необходимую мощность — использовать соотношение «на 10 квадратных метров — 1 киловатт мощности».
  • Программа-калькулятор. За счет значительно большего числа обрабатываемых параметров помещения специальная программа-калькулятор даст более конкретный и точный результат.
  • Обращение к специалистам. Специалисты произведут необходимые расчеты и подберут наиболее подходящее и эффективное котельное оборудование для Вашего помещения.

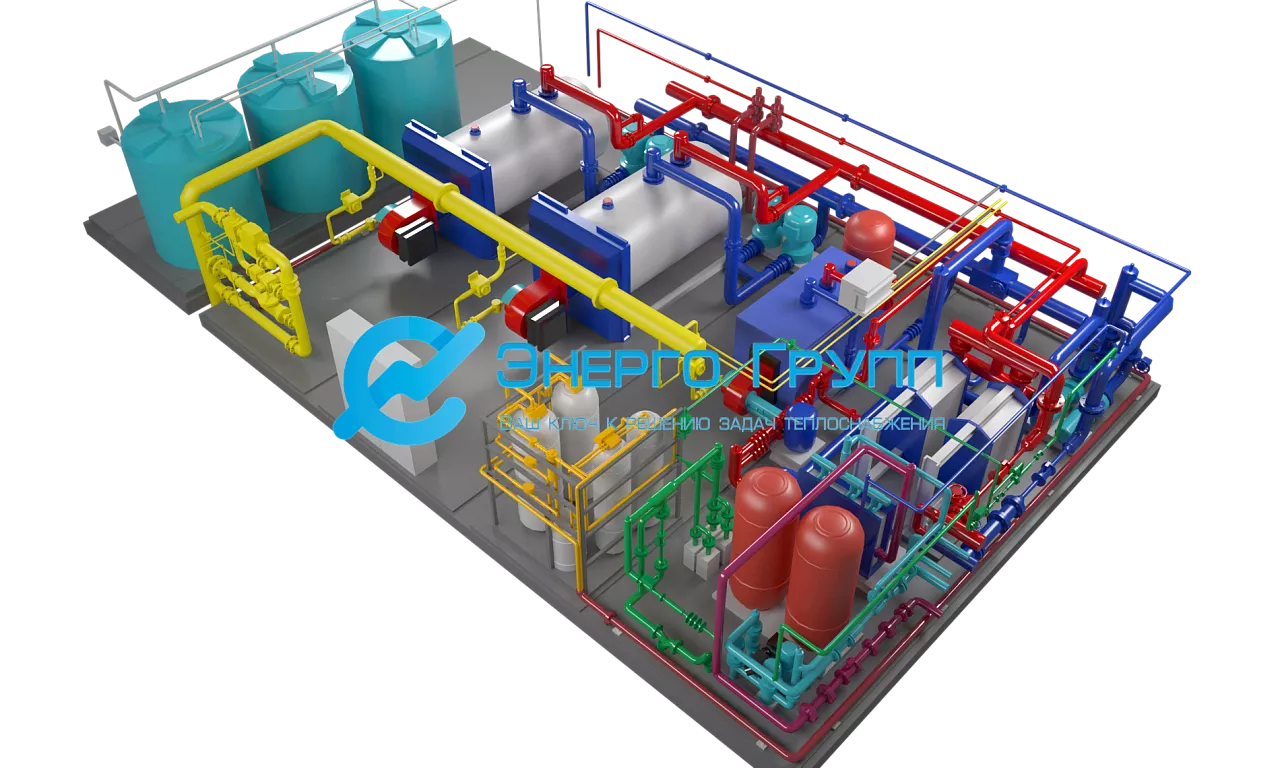

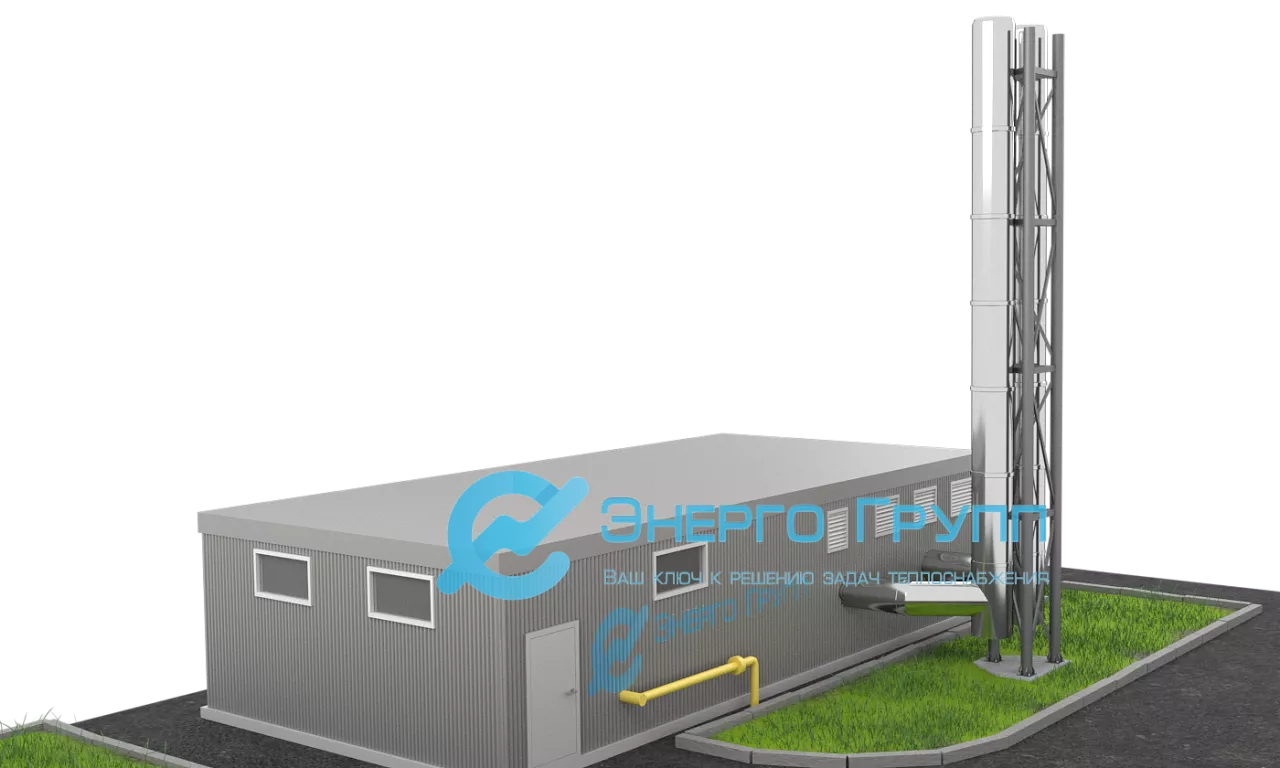

Блочно-модульные котельные — это мобильные котельные установки, предназначенные для обеспечения теплом и горячей водой объектов как жилых, так и производственных назначений. Все оборудование размещено в одном или нескольких блоках, которые потом стыкуются между собой, устойчиво к пожарам и перепадам температуры. Перед тем как остановиться на данном типе энергоснабжения, необходимо правильно провести расчёт мощности котельной.

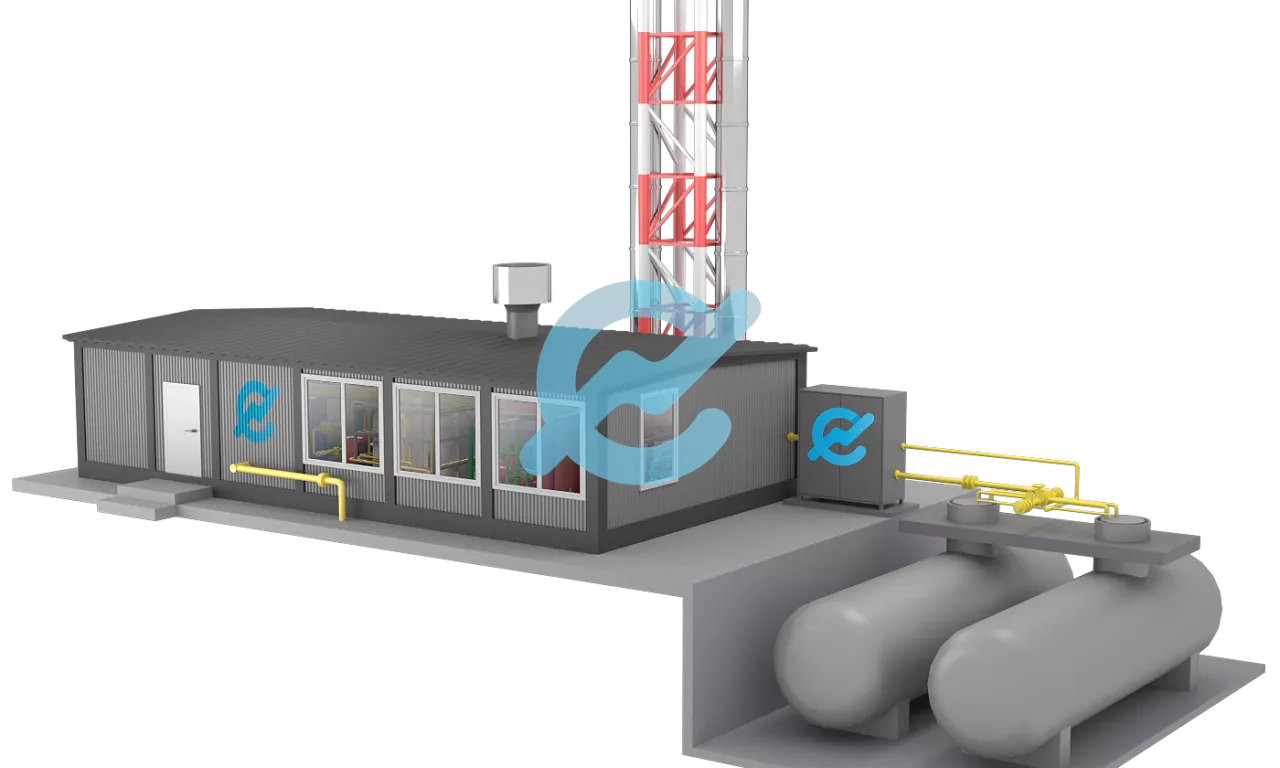

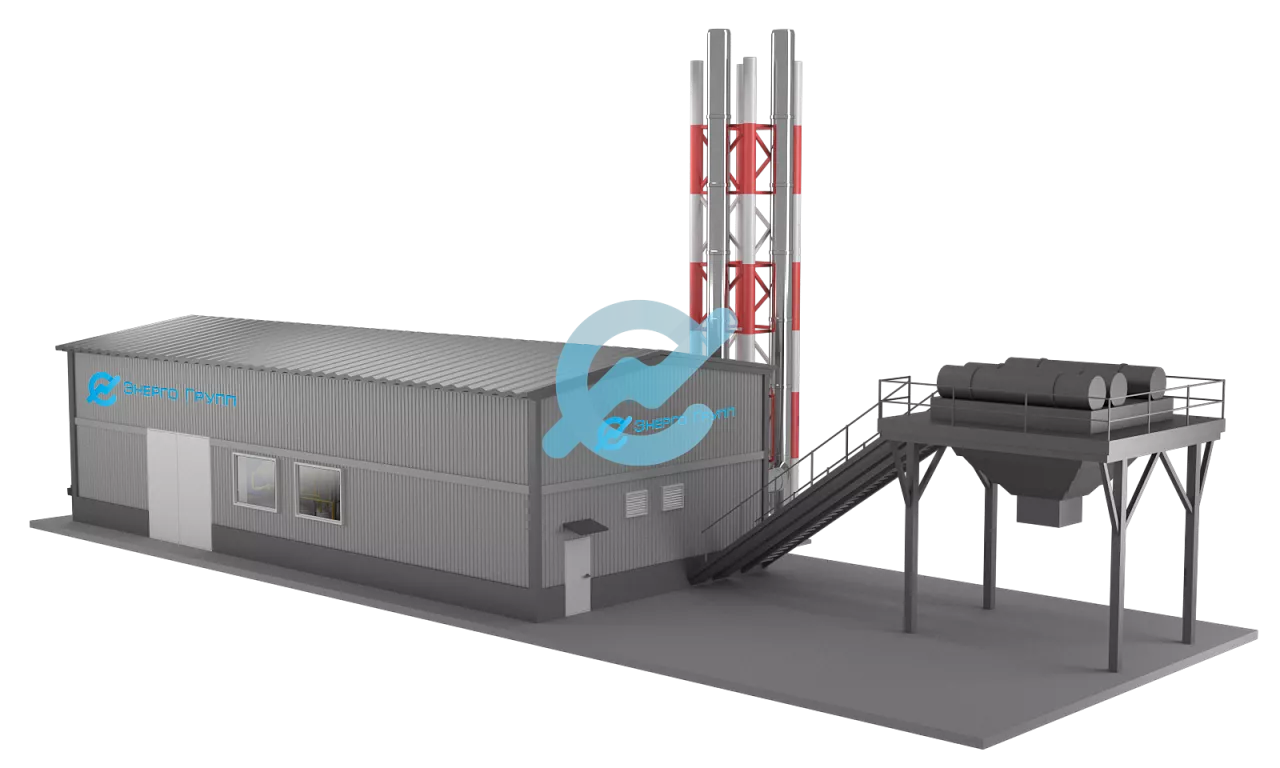

Блочно-модульные котельные разделяются по виду используемого топлива и могут быть твердотопливными, газовыми, жидко-топливными и комбинированными.

Для комфортного проживания дома, в офисе или на производстве в холодное время года нужно озаботиться хорошей и надёжной системой отопления для здания или помещения. Для правильного расчёта тепловой мощности котельной нужно обратить внимание на несколько факторов и параметров здания.

Здания проектируются таким образом, чтобы минимизировать теплопотери. Но с учётом своевременного износа или технологических нарушений в процессе строительства здание может иметь уязвимые места, через которые тепло будет уходить. Для учёта этого параметра в общем расчёте мощности котельной модульного типа нужно либо избавиться от теплопотерь, либо включить их в расчёт.

Для устранения теплопотерь нужно провести специальное исследование, например, с помощью тепловизора. Он покажет все места, через которые утекает тепло, и нуждающиеся в утеплении или заделке. Если же решено было не устранять теплопотери, то при расчёте мощности котельной модульного типа нужно накинуть на получившуюся мощность процентов 10 для покрытия теплопотерь. Также при расчете необходимо учитывать степень утепленности здания и количество и размер окон и больших ворот. Если имеются большие ворота для заезда фур, например, добавляется около 30 % мощности для покрытия теплопотерь.

Расчёт по площади

Самым простым способом узнать необходимое потребление тепла считается расчёт мощности котельной по площади здания. С годами специалисты уже рассчитали стандартные константы для некоторых параметров теплообмена внутри помещения. Так, в среднем для отопления 10 квадратов площади нужно потратить 1 кВт тепловой энергии. Эти цифры будут актуальны для зданий построенных с соблюдением технологий по теплопотерям и высотой потолка не более 2,7 м. Теперь исходя из общей площади здания можно получить необходимую мощность котельной.

Расчёт по объёму

Более точным, нежели предыдущий метод вычисления мощности, считается расчёт мощности котельной по объёму здания. Здесь можно учесть сразу и высоту потолков. Согласно СНиПам, на отопление 1 кубометра в кирпичном здании приходится затратить в среднем 34 кВт. В нашей фирме мы пользуемся различными формулами для расчета необходимой тепловой мощности, учитывающие степень утепленности здания и его месторасположение, а также необходимую температуру внутри здания.

Для полного расчёта мощности блочно модельной котельной необходимо будет учесть ещё несколько важных факторов. Один из них — это горячее водоснабжение. Для его расчёта необходимо учесть сколько воды будет ежедневно потребляться всеми проживающими в доме или производством. Таким образом зная количество потребляемой воды, необходимой температуры и учитывая время года, можно рассчитать правильную мощность котельной. В основном принято добавлять к полученной цифре около 20% на нагрев воды.

Очень важным параметром является размещение отапливаемого объекта. Для применения географических данных при расчёте, нужно обратиться к СНиПам, в которых можно обнаружить карту средних температур для летнего и зимнего периодов. В зависимости от размещения нужно применить соответствующий коэффициент. Например, для средней полосы России актуальна цифра 1. А вот северная часть страны имеет уже коэффициент 1,5-2. Так, получив некую цифру при проведении прошлых исследований нужно произвести умножение полученной мощности на коэффициент, в результате станет известна конечная мощность для текущего региона.

Теперь, перед тем, как рассчитать мощность котельной для конкретного дома нужно собрать как можно больше данных. Имеется дом в Сыктывкарской обл., построенный из кирпича, по технологии и соблюдены все меры по избежанию теплопотерь, площадью 100 кв. м. и высотой потолков 3 м. Таким образом полный объем здания составит 300 метров в кубе. Так как дом кирпичный, нужно умножить эту цифру на 34 Вт. Получается 10,2 кВт.

С учётом северного региона, частых ветров и короткого лета, полученную мощность нужно умножить на 2. Теперь получается уже 20,4 кВт нужно затратить для комфортного проживания или работы. При этом необходимо учесть, что какая-то часть мощности пойдёт на нагревание воды, а это как минимум 20%. Но для запаса лучше взять 25% и умножить на текущую необходимую мощность. В результате чего получится цифра 25,5. Но для надёжной и стабильной работы котельной установки нужно ещё взять запас в 10 процентов для того, чтобы ей не приходилось работать на износ в постоянном режиме. Итого получается 28 кВт.

Вот таким не хитрым образом получилась необходимая для отопления и нагрева воды мощность и теперь можно смело выбирать блочно-модульные котельные, мощность которых соответствует полученной цифре в расчётах.

Теплотехнический расчёт (иначе расчёт тепла и топлива) является фактически основанием для рассмотрения Вашего заявления на подключение. Без этого документа газоснабжающая организация не знает, сколько вашему объекту требуется тепла и, соответственно, топлива.  На основании расчётных данных газоснабжающая организация осуществляет поиск вариантов точек подключения к имеющимся сетям, с учётом потребностей вашего объекта и уже существующих потребителей.

Сам теплотехнический расчёт представляет собой документ, заверенный исполнителем (чаще всего это проектная организация) и содержащий расчётные данные с приведением применяемой методики расчёта.

Время подготовки теплотехнического расчёта 1-3 недели. Срок исполнения зависит от масштабов объекта, состояния инфраструктуры и полноты данных, предоставляемых компанией-заказчиком.

Подключение котельной к сетям осуществляется подрядной организацией, имеющей допуск СРО на данные виды работ. Технически самостоятельное подключение возможно, однако при сдаче котельной в эксплуатацию потребуются документы на соответствующие виды работ.

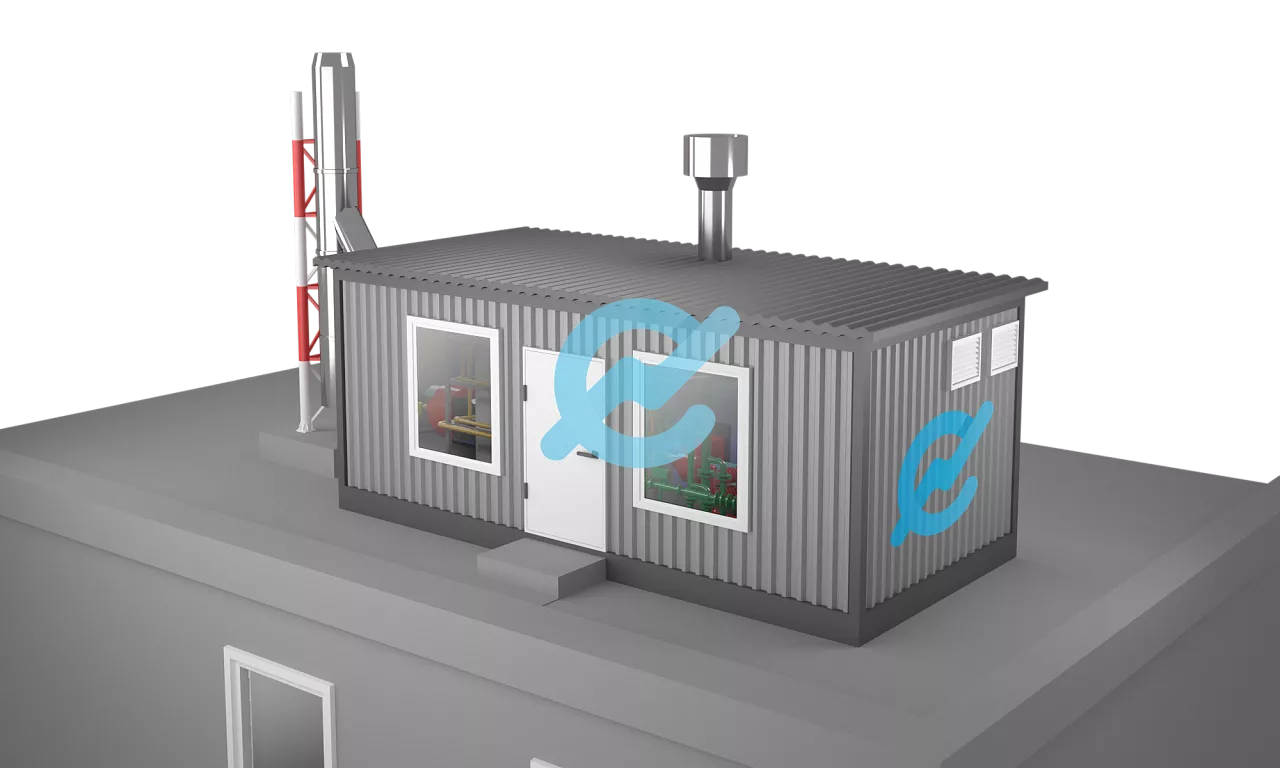

Установка котельной на крышу возможна. Данный тип монтажа экономит площадь земельного участка и стоимость дымовой трубы. Для определения возможности необходимо выполнить конструкторский расчёт несущих конструкций здания с учётом веса котельной, иметь выход по маршевой лестнице на кровлю и возможность подведения газопровода к крышной котельной.

Сроки изготовления котельной зависят от многих параметров.

Например,

- мощность котельной – чем выше мощность, тем больше срок, т.к. увеличивается количество узлов их габариты, протяженность трубопроводов, габариты здания и т.д.;

- комплектация – срок поставки парового котла больше чем для водогрейного и, следовательно, увеличивается срок изготовления котельной в целом, тоже самое по другим комплектующим (горелки, насосы, автоматика и т.д.);

- сезонность - в сезон (август, сентябрь – декабрь) у многих поставщиков значительно увеличиваются сроки поставки оборудования (с двух недель может увеличиться до шести);

- наличие заказов в работе – единовременно на нашем производстве может изготовляться до 10-ти котельных одновременно;

В соответствии с ФЗ-22 от 4.03.2013г. и технического регламента Ростехнадзора, отделения Ростехнадзора не участвуют в приемке опасного производственного объекта (котельной) под проведение комплексного 72-х часового опробования.  После проведения данного опробования в комиссию по приемке в эксплуатацию включается инспектор газового надзора, котлонадзора (свыше 1150С), надзора за сосудами, работающими под давлением (объекты СУГ), надзора за тепловыми энергоустановками и Энергонадзора (при мощности свыше 100 кВт и наличия ДГУ в качестве резервного источника питания).

Стандартный гарантийный срок на выполненные монтажные работы составляет 12-36 месяцев с момента окончания пуско-наладочных работ, на оборудование - в пределах гарантийных сроков заводов-изготовителей.

Сервисное обслуживание котельной осуществляется в соответствии с графиком техобслуживания. Как правило, работы производятся дважды в год – по окончании и перед началом отопительного сезона.

Являясь производителем блочных котельных, мы осуществляем полный комплекс услуг по сервису и постгарантийному обслуживанию. Наши сотрудники обучены и имеют разрешительные документы для проведения всего перечня работ, а также постоянно проходят курсы повышения квалификации в том числе и на заводах – изготовителях оборудования, применяющегося в котельных.

Блочно-модульная котельная автоматически перезапустится после возобновления подачи электроэнергии. Для этого мы предлагаем установку АВР на вводе в котельную и источник бесперебойного питания на газовый клапан. Система автоматики без присутствия человека проверит все системы безопасности и после проверки подаст команду на включение.

Отсутствие воды в водопроводе не влияет на работу систем отопления и вентиляции вашего объекта, т.к. системы замкнуты и заполнены теплоносителем. В случае утечек или аварийных ситуаций в котельной предусмотрен бак запаса подпиточной воды объёмом достаточным для подпитки контуров при небольших авариях. Горячая вода в случае приготовления её в котельной, поступать на объект не будет. Подача горячей воды автоматически восстановится после устранения аварий на водопроводе.

При отключении газа котельная безопасно останавливается в автоматическом режиме. Диспетчер оповещается о прекращении подачи газа через диспетчерский пульт либо при помощи СМС. После устранения аварии на газопроводе требуется ручное снятие аварии и повторный запуск котельной нажатием одной кнопки. Если в газопровод попал воздух, возможно потребуется продувка газопровода через смонтированные в котельной продувочные свечи. Для объектов, теплоснабжение которых не должно прекращаться при авариях на газопроводах, мы предлагаем котельные с применением резервного топлива – дизтопливо, мазут.

В случае возникновения аварии на диспетчерский пульт либо путём передачи СМС сообщения ответственному лицу поступает сигнал об аварии, в том числе о проникновении в котельную, разбитии окна и т.д. Автоматика котельной в зависимости от степени критичности аварии может остановить котельную и потребуется участие Заказчика либо обслуживающей организации.

Запуск котельной в случае если она служит только для отопления, осуществляется сервисной организацией или Заказчиком при положительных температурах наружного воздуха. Преимущество собственной котельной перед тепловыми сетями т.к. дата запуска зависит от желания Заказчика.

Да, для этого необходимо получить тариф на реализацию тепловой энергии и в обязательном порядке при заказе расчета котельной указать необходимость применения коммерческих узлов учёта тепла.

При соблюдении сервисных регламентов – до 20 лет.

Это работы, направленные на выполнение нескольких задач:

Проведение первичного запуска котельной установки после транспортировки и монтажа на объекте;

Подготовка отчетов для Ростехнадзора о вводе котельной установки в эксплуатацию.

Выбирая блочно-модульную котельную (БМК) приходится сталкиваться с массой предложений от разных производителей, но подобрать оптимальный вариант бывает очень сложно. Это и неудивительно, ведь каждая компания старается преподнести свои продукты в наиболее выгодном свете.

Стоимость блочно модульной котельной - это ли самое главное?

Выбирая поставщика котельной исключительно по цене можно попасть впросак из-за нескольких очевидных факторов:
самые дорогие производители зачастую включают в стоимость переплату за раскрученный бренд, что может обернуться лишней переплатой, а самые дешевые могут экономить на качестве комплектующих, что неминуемо приведет к ремонтам и лишней головной боли.

В то же время если ориентироваться только на соотношение цена/качество комплектующих, в результате можно получить совершенно не то решение, которое необходимо в конкретном случае, например котельную, неудобную в обслуживании из-за малой площади или неудобной компоновки.

Далее мы перечислим ключевые факторы, учтя которые вы не пожалеете о том, что отдали свои деньги проверенной компании.
Итак, при необходимости приобрести блочно-модульную котельную, стоит учитывать следующие моменты:

Опыт работы поставщика в области теплоэнергетики. Это означает, что специалисты обладают обширным опытом, оборудование успешно прошло все стадии тестирования и зарекомендовало себя с лучшей стороны, а грамотно продуманная компоновка комплектующих позволяет на выходе получить удобную в обслуживании БМК.

Сотрудничество с компанией, занимающейся непосредственно производством котлов и комплектующих к ним, в отличие от большинства компаний, которые просто-напросто собирают котельные из комплектующих других производителей.

Серьезные компании готовы по первому требованию покупателя предоставить квалифицированную консультацию, предъявить необходимые сертификаты и пакет документации, а в дальнейшем произвести установку, пусконаладочные работы и гарантировать сдачу Ростехнадзору.

Как вы уже поняли, приобрести БМК не так просто, как может показаться на первый взгляд и для того, чтобы в дальнейшем не жалеть о потраченных зря средствах, необходимо выбрать проверенного производителя, имеющего опыт проектирования и изготовления котельного оборудования.

Модернизация – совокупность работ по усовершенствованию (обновлению) объекта, приводящая к повышению технического уровня и экономических характеристик объекта, осуществляемая путем замены его конструктивных элементов и систем более эффективными.

Согласно Федеральному закону от 21 июля 1997 г. N 116-ФЗ "О промышленной безопасности опасных производственных объектов": «Техническое перевооружение опасного производственного объекта - приводящие к изменению технологического процесса на опасном производственном объекте внедрение новой технологии, автоматизация опасного производственного объекта или его отдельных частей, модернизация или замена применяемых на опасном производственном объекте технических устройств».

Как можно заметить, определение «модернизации», очень схоже со значением определения «техническое перевооружение».

Однако, если в процессе модернизации происходит  изменение параметров объекта капитального строительства, его частей (высоты, количества этажей, площади, объема), в том числе надстройка, перестройка, расширение объекта капитального строительства, а также замена и (или) восстановление несущих строительных конструкций, за исключением замены отдельных элементов таких конструкций на аналогичные или иные улучшающие показатели таких конструкций элементы и (или) восстановления указанных элементов, то это уже «реконструкция» (согласно Градостроительному кодексу РФ).

В нормативной документации термин «модернизация» к объектам капитального строительства (в том числе котельным) не применяют, а используют термины «техническое перевооружение» и «реконструкция».

Согласно п. 1 Ст. 49 действующего Градостроительного кодекса РФ (ред. от 03.07.2016), проектная документация объектов капитального строительства и результаты инженерных изысканий, выполненных для подготовки такой проектной документации, подлежат экспертизе. Экспертиза проектной документации и (или) экспертиза результатов инженерных изысканий проводятся в форме государственной экспертизы или негосударственной экспертизы. Застройщик или технический заказчик по своему выбору направляет проектную документацию и результаты инженерных изысканий на государственную экспертизу или негосударственную экспертизу.

Уравнение значимости экспертного заключения от органа Государственной Экспертизы и заключения, выданного негосударственным экспертным органом, было закреплено Федеральным законом от 28 ноября 2011 г. N 337-ФЗ "О внесении изменений в Градостроительный кодекс Российской Федерации и отдельные законодательные акты Российской Федерации".

В соответствии с ФЗ-22 от 04.03.013г., внесшего изменения в ФЗ №116 от 21.07.1997г. «О промышленной безопасности опасных производственных объектов», опасными производственными объектами являются сети газораспределения и сети газопотребления, на которых используется природный газ в количестве, указанных в приложении 2 к Федеральному закону, а именно свыше 1 тонны природного газа. Для сетей газораспределения и газопотребления (с массой газа свыше 1 тонны) и предназначенные для транспортировки природного газа под давлением свыше 1,2 МПа или сжиженного углеводородного газа под давлением свыше 1,6 МПа устанавливается класс опасности II.

Для сетей газораспределения и газопотребления (с массой газа свыше 1 тонны) и предназначенные для транспортировки природного газа под давлением менее 1,2 МПа или сжиженного углеводородного газа под давлением менее 1,6 МПа устанавливается класс опасности III.

Объекты с наличием опасного вещества (природного газа) менее 1 тонны - не являются опасными производственными объектами, т.е. не подлежат регистрации и лицензированию. Действие ФЗ №116 от 21.07.1997г на такие объекты не распространяется.

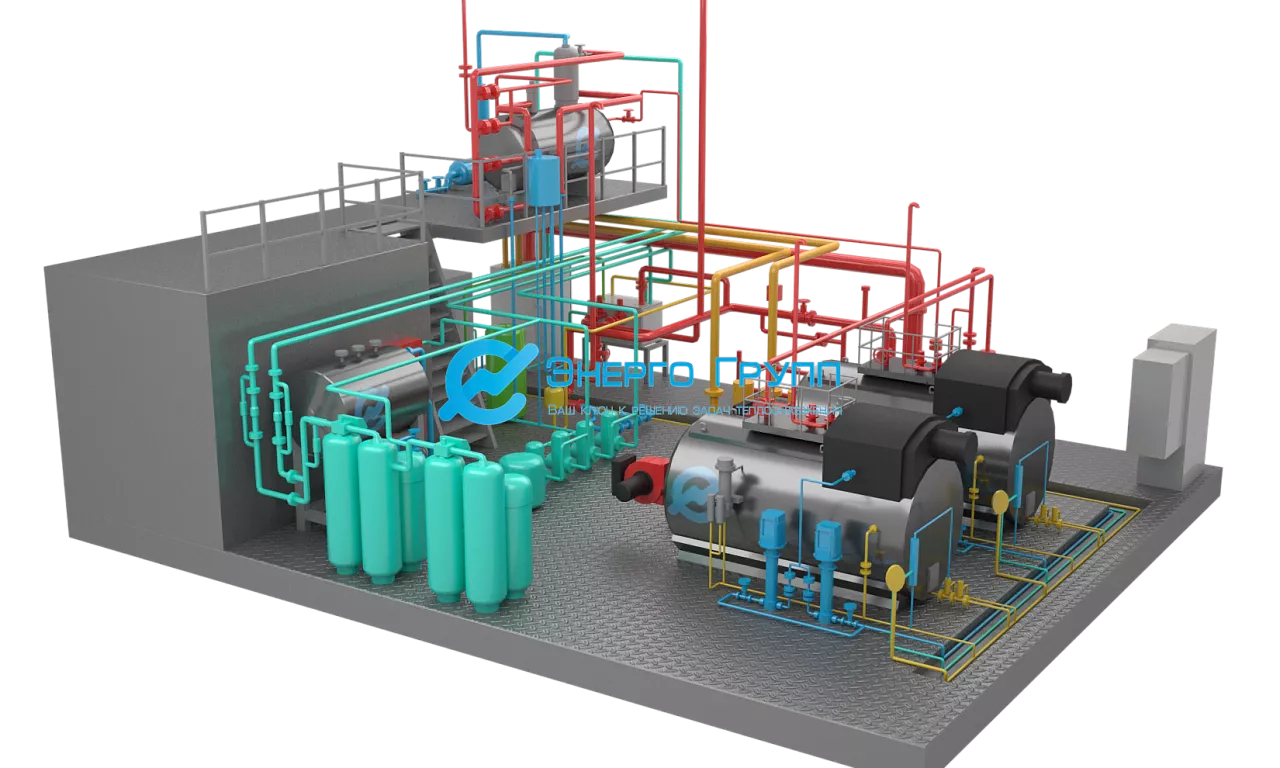

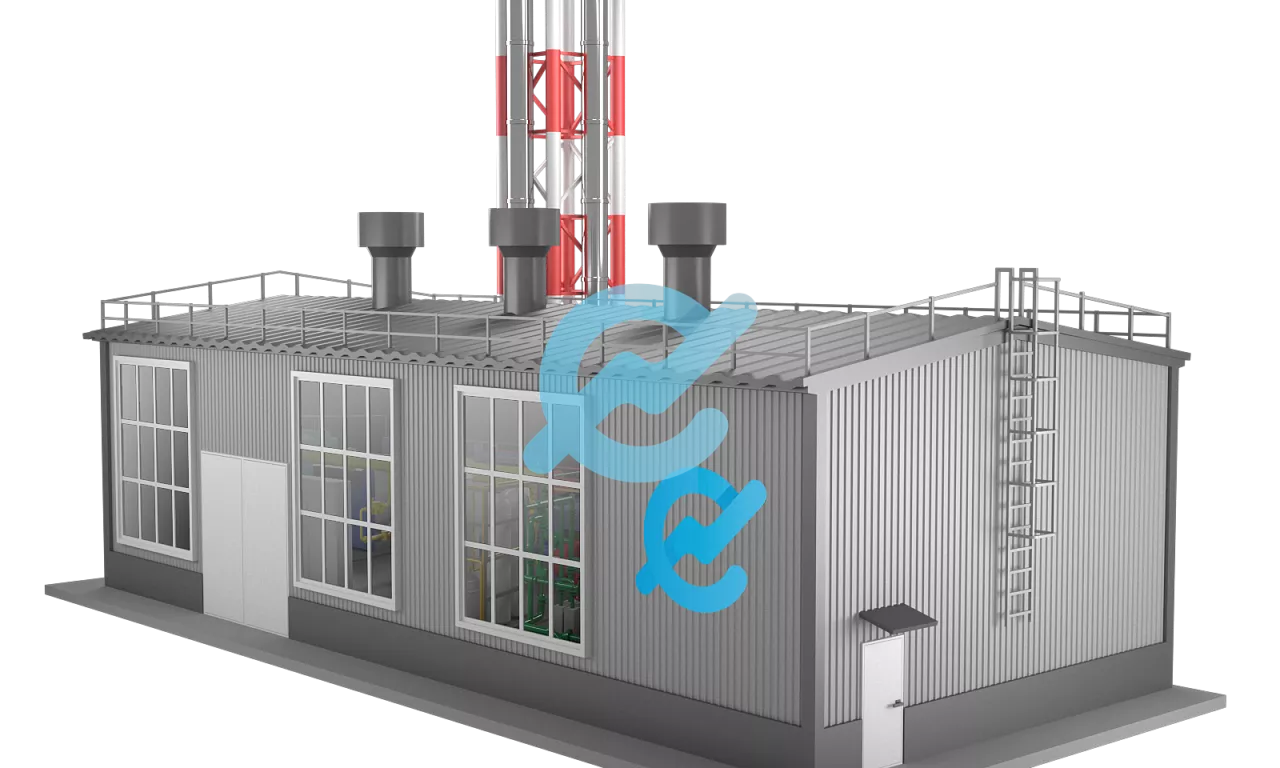

Паровые котельные с температурой нагрева свыше 115С и давлением более 0.07МПа относятся к 4 классу опасности.

Если ОПО имеет несколько признаков опасности (например паровая котельная, с количеством опасного вещества более 1 тонны), то ей присваивается более высокий класс.

В процессе эксплуатации Вам предстоят расходы на:

- техническое обслуживание оборудования котельной, газопроводов;

- аварийно-диспетчерское обслуживание Аварийно-спасательными формированиями

- страхование ОПО от причинения ущерба и вреда окружающей среде, жизни и здоровью третьих лиц.

Аттестованных операторов автоматизированной котельной (4 человека), ответственного за безопасную эксплуатацию ОПО, а также ответственного на безопасную эксплуатацию и исправное состояние котлов до 115 0С/ свыше 115 0С

Разделение на блочные и каркасные котельные является условным. Например, у других производителей вы можете встретить и другие названия, например, транспортабельные.

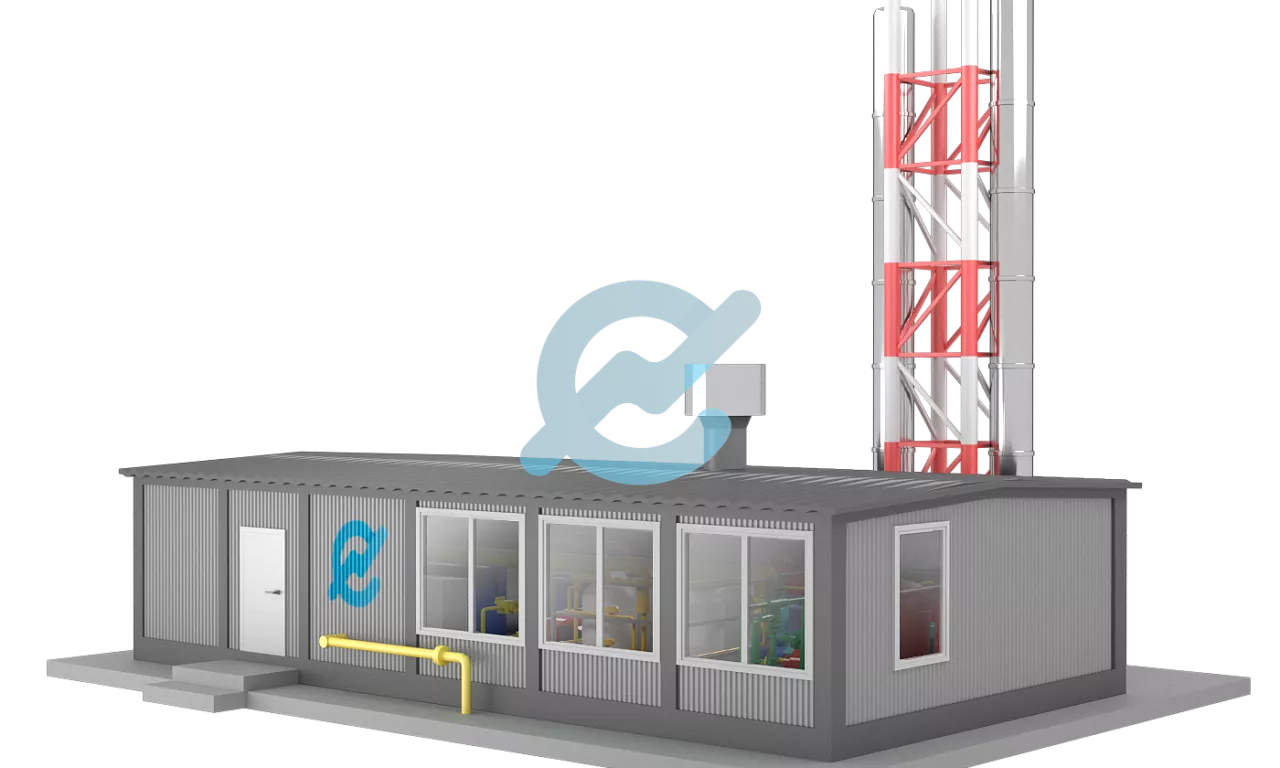

Блочная подразумевает, что котельная состоит из блоков. Блоков может быть, как один, так и неограниченное количество. Размеры блоков ограничены правилами транспортировки и как правило не превышают 3,3 м  в ширину; 3,50 м в высоту и 12,0 м в длину. Блочная котельная полностью изготавливается и налаживается на производстве и является законченным изделием. После чего блочная котельная перевозиться на стационарное место, блоки стыкуются и она готова к использованию.

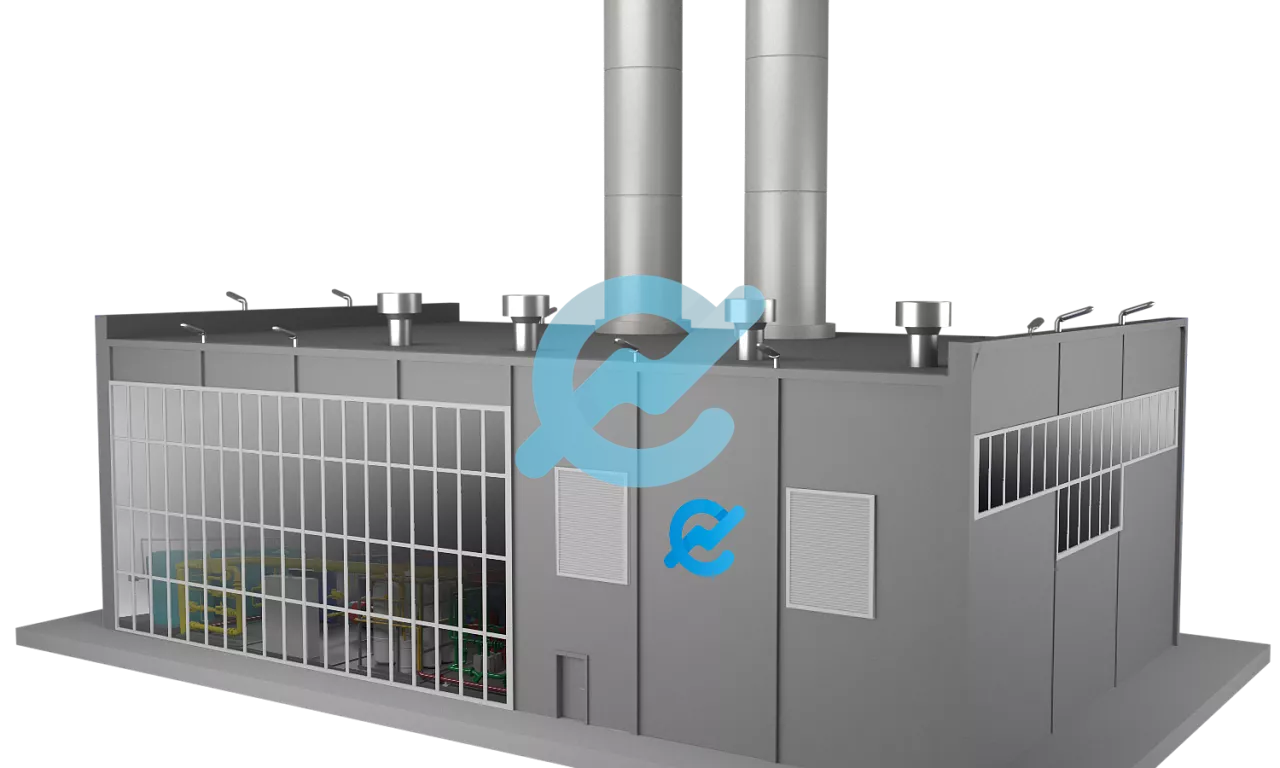

Каркасная котельная это котельная в здании каркасного типа. Все узлы (обвязка котлов, насосов, теплообменников и т.д.), а так же элементы здания (стойки, фермы, ограждения, перекрытия и т.д.) изготавливаются на производстве, потом доставляются на стройплощадку, где происходит их монтаж.

Оба типа котельных имеют и преимущества и недостатки.

Например: блочную котельную в любой момент можно отсоединить от сетей и перевезти на новое место. В то время как перемещение каркасной котельной тоже возможно, но требует значительные финансовые затраты.

Отсутствие в ограничении габаритов у каркасных котельных позволяет производить их любой мощности, а в блочных котельных нет возможности применять котлы большой мощности (более 8 МВт единичной мощности). Для увеличения общей мощности котельной необходимо увеличение количества блоков, что значительно увеличивает ее стоимость и стоимость транспортировки.

Согласно ФЗ №116 организация, эксплуатирующая опасные производственные объекты (ОПО),  не зависимо от степени автоматизации ОПО обязана иметь в своем штате обученных и аттестованных операторов автоматизированной котельной (4 человека), ответственного за безопасную  эксплуатацию ОПО, а так же ответственного на безопасную эксплуатацию и исправное состояние котлов до 115 0С / свыше 115 0С.

При установке автоматизированной котельной необходимо иметь эксплуатационный персонал, это как минимум ответственный за газовое хозяйство (обычно он же начальник котельной) и четыре оператора, работающих посменно.

Предпочтительнее прокладывать сети подземно. Надземный способ прокладки должен иметь технико-экономическое обоснование.

Технический паспорт - это паспорт на сертифицированное изделие, где указываются все необходимые характеристики котельной, общий вид и задание на фундамент. Техническому паспорту присваивается индивидуальный номер и указывается адрес объекта, тем самым осуществляется его привязка. Технические паспорта неоднократно проходили государственную экспертизу в составе проектной документации на объект.

ГРУ и УУГ рекомендуется ставить внутри котельной исходя из удобства эксплуатации. ГРУ и УУГ для наружного исполнения это сертифицированные изделия с определенным набором оборудования не всегда подходящим по качеству и цене. При расположении ГРУ и УУГ в составе сертифицированной котельной можно использовать изделия отвечающие требованию цена-качество.

Расстояние от котельной до объекта выбирается на основании размеров санитарно-защитной зоны котельной. Также необходимо соблюсти противопожарные расстояния, но не менее 6 м для отдельностоящей котельной.

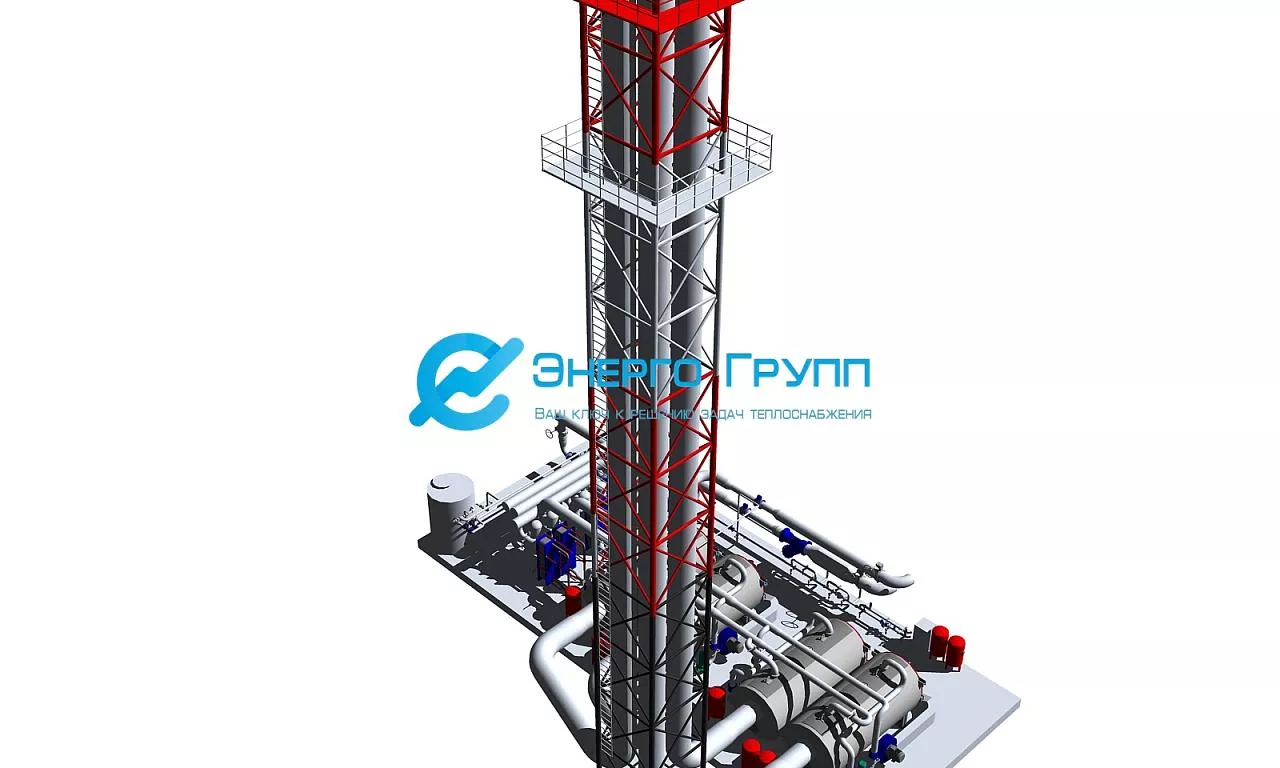

Высота дымовой трубы определяется расчетом рассеивания вредных веществ в атмосфере и аэродинамическим расчетом. На основании полученных результатов принимается наибольшее значение.

В связи с вступившими в силу 04 марта 2013 г. изменениями в Федеральный закон №116 «О промышленной безопасности» этот вопрос необходимо рассматривать в свете Градостроительного кодекса РФ.

Если проектом предусматривается новое строительство или реконструкция котельной как объекта капитального строительства (согласно определений, приведенных в Градостроительном кодексе РФ), то такой проект подлежит государственной (негосударственной) экспертизе.

Если же котельная проектируется в существующем (надлежащим образом оформленном) здании, и при этом параметры здания как объекта капитального строительства не изменяются, т.е. отсутствуют признаки реконструкции, то это является «техническим перевооружением», и такой проект подлежит экспертизе промышленной безопасности.
