Блочный центральный тепловой пункт (ЦТП) представляет собой модульный агрегат, предназначенный для передачи тепловой энергии от наружных тепловых сетей системе отопления
Гарантия лучшей цены

Если вы найдете более выгодную цену, мы предложим такую же цену и дополнительную скидку в 15%.

Подробнее Действуют Условия и положения

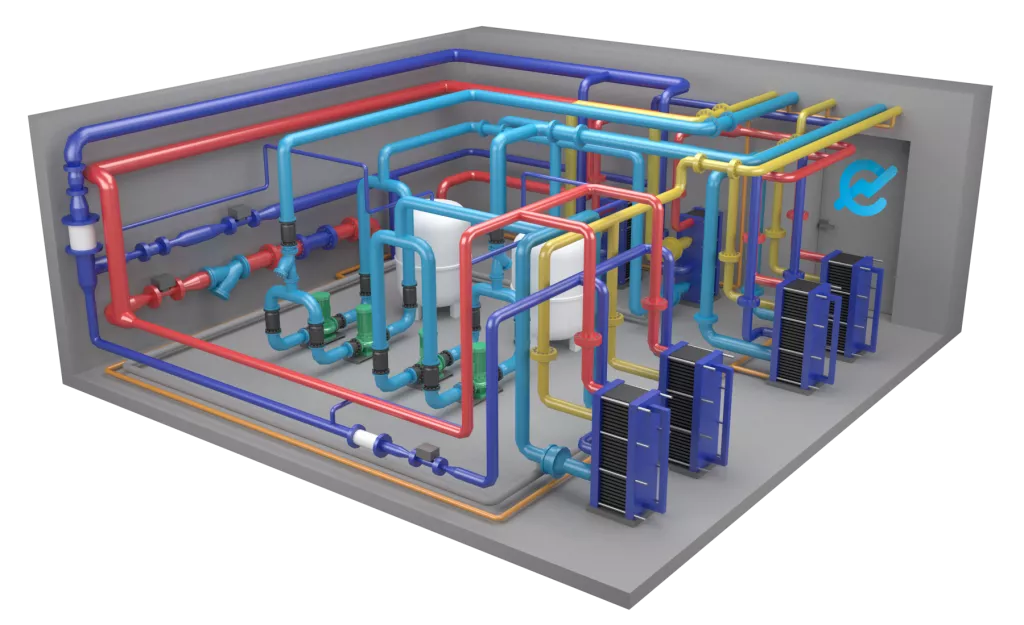

Блочный центральный тепловой пункт (ЦТП) представляет собой модульный агрегат, предназначенный для передачи тепловой энергии от наружных тепловых сетей (ТЭЦ, РТС или котельной) системе отопления, вентиляции или горячего водоснабжения жилых и производственных помещений.
ЦТП поставляются в 100% заводской готовности. Блочный пункт укомплектован пластинчатыми теплообменниками, насосами, приборами для автоматического регулирования, контроля и измерения, а также всей необходимой запорной и регулирующей арматурой, как отечественного, так и зарубежного производства, в зависимости от технического задания заказчика. Блочные центральные тепловые пункты изготавливаются в широком диапазоне мощностей, существует возможность в случае необходимости изготовления ЦТП большой мощности и как следствие больших габаритов разделить модуль на несколько отдельных частей, что позволит значительно упростить доставку и установку.

Преимущества ЦТП

  • экономия тепловой энергии - до 15%;
  • экономия электрической энергии - свыше 6%;
  • надежное и качественное тепловодоснабжение;
  • компактность, возможность доставки и размещения в различных труднодоступных помещениях;
  • снижение сроков проведения сборочных и монтажных работ на объектах строительства;
  • уменьшение расходов на эксплуатацию: межремонтный срок увеличен до 9 лет, тем самым уменьшена стоимость капитального ремонта;
  • сокращение численности обслуживающего персонала;
  • снижение затрат на дотации населению за отопление и горячее водоснабжение.

    Услуги по установки ЦТП:

  • разработка и согласование проектной документации под конкретные нужды заказчика;
  • производство продукта с проверкой готовности к работе на площадке изготовителя;
  • поставка ЦТП в виде отдельных узлов и блоков или в полностью укомплектованном виде;
  • монтаж продукта;
  • подключение коммуникаций, пусконаладочные работы и сдача заказчику «под ключ»;
  • проведение комплекса работ по диспетчеризации параметров функционирования ЦТП (при наличии технической возможности).

Принцип работы центрального теплового пункта

Теплоноситель из магистральных сетей поступает по подающему трубопроводу в теплообменник центрального теплового пункта, где используется для подогрева воды для системы ГВС и отопления. После подогрева воды в теплообменнике, вода возвращается по обратному трубопроводу в магистральную сеть. Нагреваемая вода для системы ГВС и отопления поступает в тепловой пункт из магистрального водопровода, проходит через насос и поступает в теплообменник для подогрева. Затем после достижения необходимой температуры поступает в циркуляционную систему горячего водоснабжения. В результате отбора горячей воды Потребителями, температура воды понижается. Для поддержания ее на заданном уровне, устанавливается подогреватель второй ступени ГВС. В результате нормальной работы теплового пункта ЦТП может происходить естественная утечка воды, которая восполняется системой подпитки из магистральной сети.

Состав оборудования центральных тепловых пунктов

В состав пунктов ЦТП входит следующее теплоэнергетическое оборудование и вспомогательное оборудование:
  • теплообменник для нагрева воды теплоносителем из магистральных сетей
  • насосы (циркуляционные насосы ГВС и системы отопления, насос подпитки, смесительный, резервный/аварийный)
  • регулирующая арматура
  • запорно-предохранительное оборудование (краны, задвижки, клапаны)
  • контрольно-измерительные приборы (счетчики, приборы учета тепла, манометры и др.)
  • система автоматизированного контроля, управления и регулирования гидравлическим и тепловым режимами
  • система водоподготовки и деаэрации воды
  • расширительный бак для компенсации расширения теплоносителя в системе отопления
