Проектирование и производство индивидуальных тепловых пунктов.
Реализуем комплексные решения в области теплоэнергетики
с гарантией прохождения экспертизы

Содержание коммерческого предложения
Гарантия лучшей цены

Если вы найдете более выгодную цену, мы предложим такую же цену и дополнительную скидку в 15%.

Подробнее Действуют Условия и положения
Индивидуальный тепловой пункт (ИТП) – это комплекс оборудования, арматуры, приборов управления, контроля и автоматизации позволяющих осуществить регулирование параметров теплоносителя, управление режимами теплоснабжения, эффективную и корректную работу оборудования в целом для передачи теплоэнергии от наружных теплосетей (котельных, ТЭЦ или РТС) во внутреннюю систему отопления, водоснабжения и вентиляции.
 Современый блочный индивидуальный тепловой пункт не требует постоянного обслуживающего персонала. Средства автоматизации и контроля должны обеспечивать:
  • поддержание заданной температуры теплоносителя;
  • осуществлять погодное регулирование;
  • поддержание требуемого перепада давлений.

Индивидуальный тепловой пункт (ИТП)

Индивидуальный тепловой пункт (ИТП) – это комплекс оборудования, арматуры, приборов управления, контроля и автоматизации позволяющих осуществить регулирование параметров теплоносителя, управление режимами теплоснабжения, эффективную и корректную работу оборудования в целом для передачи теплоэнергии от наружных теплосетей (котельных, ТЭЦ или РТС) во внутреннюю систему отопления, водоснабжения и вентиляции.
 Современый блочный индивидуальный тепловой пункт не требует постоянного обслуживающего персонала. Средства автоматизации и контроля должны обеспечивать:
  • поддержание заданной температуры теплоносителя;
  • осуществлять погодное регулирование;
  • поддержание требуемого перепада давлений.
Тепловые пункты необходимы практически во всех сферах: в жилых и административных зданиях – для горячего водоснабжения и вентиляции, и, пожалуй, самым востребованным тепловой пункт системы отопления является на промышленных предприятиях – для обеспечения и соблюдения необходимых норм в технологическом процессе.

ИТП способны обслуживать, как целое здание, так и отдельные его части. Предназначены для обеспечения энергоресурсами (теплом, горячей водой) и вентиляцией жилые и производственные комплексы любого типа.
Имеют мощность от 50 кВт до 2 МВт.
Центральный тепловой пункт (ЦТП) предназначен для круглогодичного обеспечения теплом и горячей водой нескольких совмещенных зданий или отдельных ИТП.

В отличие от схемы, когда один центральный тепловой пункт обслуживает несколько домов, индивидуальный подход предполагает установку комплекса отопления внутри каждого дома.

Индивидуальные тепловые пункты позволяют решаться следующие задачи:

    • автоматическое поддержание графика температуры теплоносителя , подаваемого в систему отопления, горячего водоснабжения, вентиляции и кондиционирования с учетом температуры наружного воздуха, времени суток и рабочего календаря, тепловой инерции стен здания вне зависимости от располагаемого напора тепловой сети;
    • авто и ручной режимы управления агрегатами и устройствами;
    • автоматическое управление циркуляционными насосами;
    • авто контроль и индикацию возникающих внешних ситуаций;
    • оптимизацию теплопотребления производственного, административного, общественного, жилого здания путем установки индивидуального графика;
    • поддержание или сохранность работоспособности теплосистемы объекта при критических или аварийных режимах работы теплоснабжающей сети.
    • контроль за параметрами поступающего теплоносителя;
    • учет расхода тепловой энергии, полученной потребителями;
    • автоматическое распределение теплоносителя, поступающего от источника тепловой энергии по сетям или системам;
    • автоматическое регулирование параметров теплоносителя в соответствии с необходимыми характеристиками потребителей;
    • защита от нарушения гидравлического режима сетей при временных нарушениях теплового режима теплоисточником, а также от утечек в распределительных сетях;
    • защита местных систем отопления;
    • повышения давления в магистральных сетях (гидравлические удары и ошибки при переключениях);
    • управления сетями и системами теплоснабжения в целом;
    • заполнение и подпитка систем потребления теплоты.

Типы исполнений ИТП и ЦТП

Блочные БТП и ЦТП

Блочный тепловой пункт (БТП, ЦТП) представляет собой модульный агрегат, предназначенный для передачи тепловой энергии от наружных тепловых сетей (ТЭЦ, РТС или котельной) системе отопления, вентиляции или горячего водоснабжения жилых и производственных помещений.
БТП, ЦТП поставляются в 100% заводской готовности. Блочный пункт укомплектован пластинчатыми теплообменниками, насосами, приборами для автоматического регулирования, контроля и измерения, а также всей необходимой запорной и регулирующей арматурой, как отечественного, так и зарубежного производства, в зависимости от технического задания заказчика.
Блочные тепловые пункты изготавливаются в широком диапазоне мощностей, существует возможность в случае необходимости изготовления БТП большой мощности и как следствие больших габаритов разделить модуль на несколько отдельных частей, что позволит значительно упростить доставку и установку.

Преимущества БТП

    • экономия тепловой энергии - до 15%;
    • экономия электрической энергии - свыше 6%;
    • надежное и качественное тепловодоснабжение;
    • компактность, возможность доставки и размещения в различных труднодоступных помещениях;
    • снижение сроков проведения сборочных и монтажных работ на объектах строительства;
    • уменьшение расходов на эксплуатацию: межремонтный срок увеличен до 9 лет, тем самым уменьшена стоимость капитального ремонта;
    • сокращение численности обслуживающего персонала;
    • снижение затрат на дотации населению за отопление и горячее водоснабжение.

Услуги по установки БТП:

    • разработка и согласование проектной документации под конкретные нужды заказчика;
    • производство продукта с проверкой готовности к работе на площадке изготовителя;
    • поставка БТП в виде отдельных узлов и блоков или в полностью укомплектованном виде;
    • монтаж продукта;
    • подключение коммуникаций, пусконаладочные работы и сдача заказчику «под ключ»;
    • проведение комплекса работ по диспетчеризации параметров функционирования БТП (при наличии технической возможности).

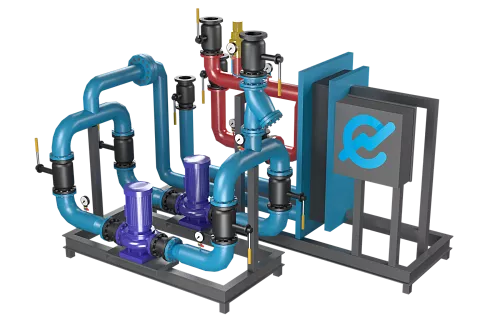

ИТП на раме

Вид исполнения, предусматривающий установку в заранее подготовленном помещении заказчика.
Изделие заводской готовности, поставляется в собранном виде, в заводской упаковке. Тепловые пункты уже оснащены всем необходимым для выполнения своих задач, являются полностью автоматизированными установками, компактны и просты в монтаже. Включает в себя теплообменники, запорную арматуру, насосы, раму для размещения оборудования, шкаф электроснабжения и автоматизации.

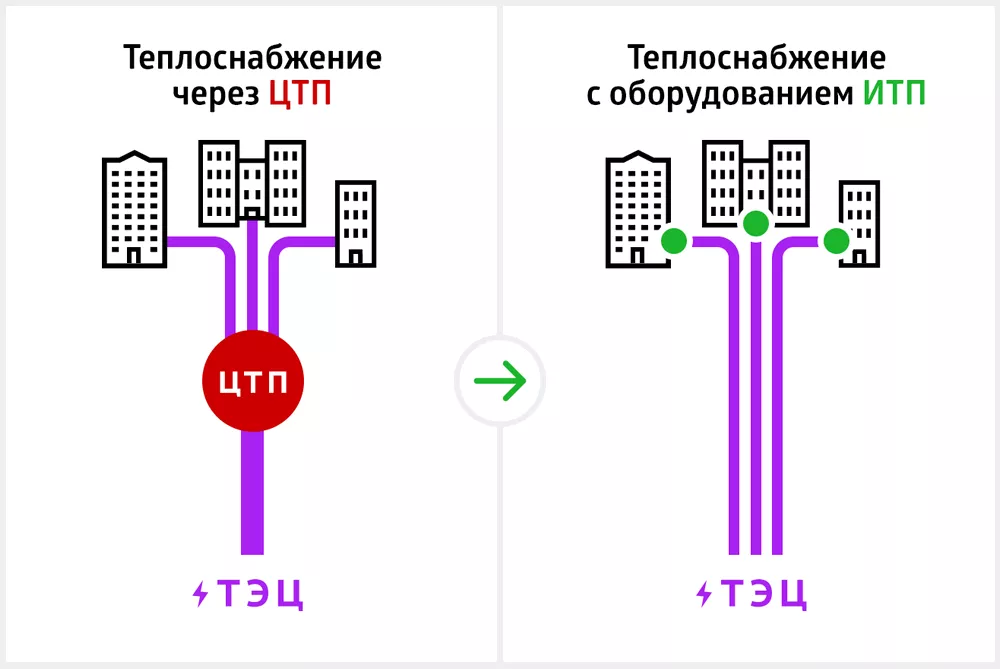

Сравнение с существующим централизованным отоплением

Преимущества ИТП над текущей системой с центральными тепловыми пунктами, обслуживающими группу домов, обусловлены как более современным техническим оснащением индивидуальных тепловых пунктов, так и собственно концепцией — тепловой пункт находится непосредственно в доме и оптимизирован с учетом его технических характеристик и исходя из предпочтений жильцов.

Эффекты установки

ИТП экономит ресурсы, благодаря уменьшению счетов за коммунальные услуги и упрощению технического обслуживания зданий
Современное энергоэффективное оборудование ИТП, полностью автоматизированное, позволяет с высокой точностью поддерживать температуру теплоносителя в зависимости от температуры наружного воздуха, тем самым способствуют до 25% экономии тепловой энергии по сравнению с существующими техническими решениями центрального отопления и горячего водоснабжения.
Экономический эффект очевиден не только для собственников, но и для управляющих компаний: это снижение затрат на ремонт оборудования, уменьшение энергопотребления, сокращение численности обслуживающего персонала.

Для жильцов и собственников домов

    1. Возможность включения отопления в любое время вне зависимости от сезона
    2. Высокое качество горячей воды, приготавливаемой непосредственно в доме
    3. Снижение объемов теплопотребления на 15-25%
    4. Снижение объемов потребления холодной воды до 30%
    5. Сокращение платежей за тепло до 25%
    6. Стопроцентный учет тепловой энергии

Для управляющих компаний и ТСЖ

    1. Регулирование и контроль потребления тепловой энергии
    2. Повышение качества предоставляемых услуг
    3. Снижение затрат на содержание оборудования
    4. Энергоэффективность и энергосбережение
    5. Автоматизация управления ЖКХ

Для теплоснабжающих компаний

    1. Повышение надежности системы теплоснабжения благодаря улучшению температурных и гидравлических режимов в сети.
    2. Снижение аварийности в сетях.
    3. Сокращение протяженности сетей ГВС.
    4. Вывод из эксплуатации ЦТП.
    5. Снижение потерь в тепловых сетях.
    6. Увеличение межремонтного периода.
    7. Сокращение затрат на ремонты.

Для тепловых источников

    1. Оптимальная загрузка энергооборудования.
    2. Увеличение межремонтного периода.
    3. Снижение операционных расходов.
    4. Сокращение расхода топлива на тепловых источниках (ТЭЦ).
    5. Увеличение возможностей подключения новых потребителей без строительства новых генерирующих мощностей.

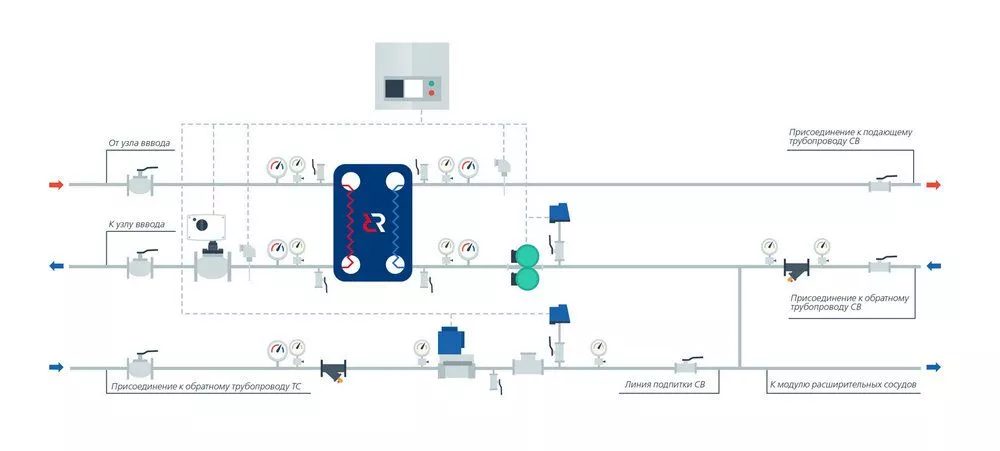

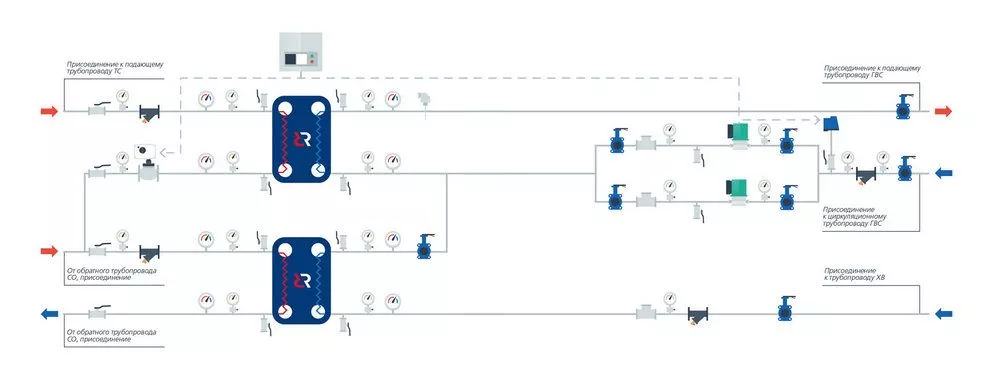

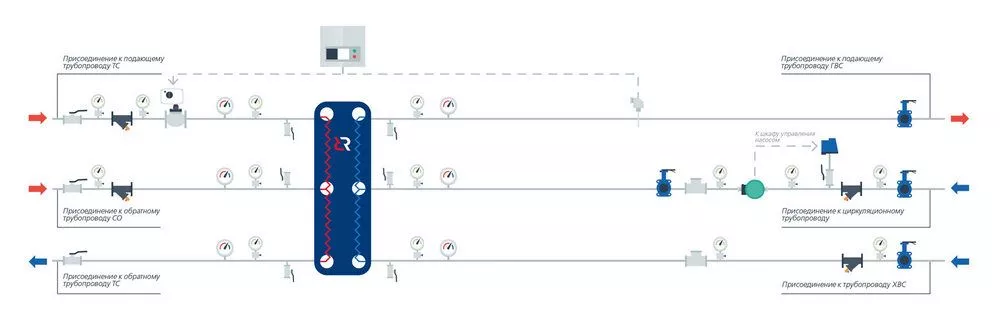

Принципиальные схемы блочных тепловых пунктов

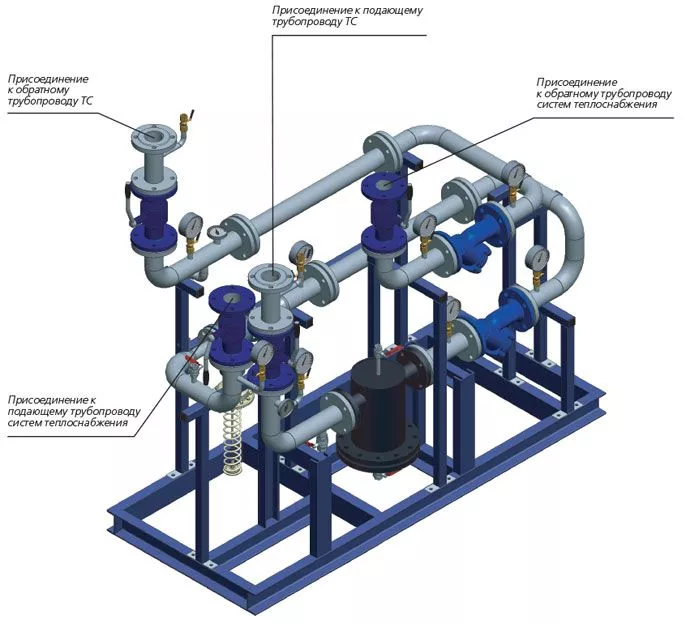

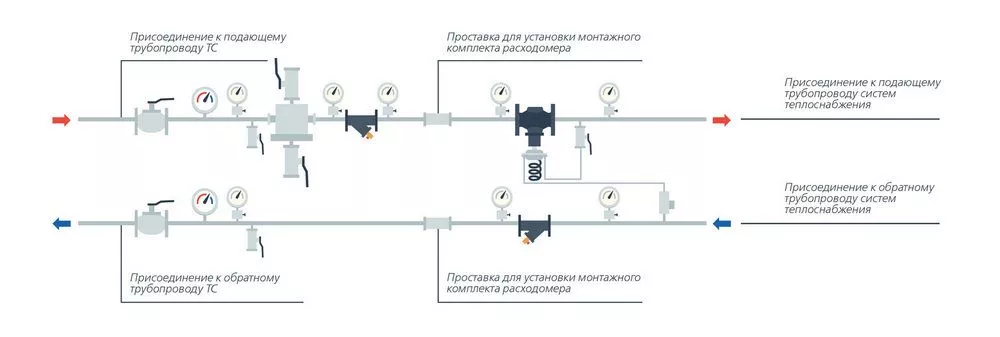

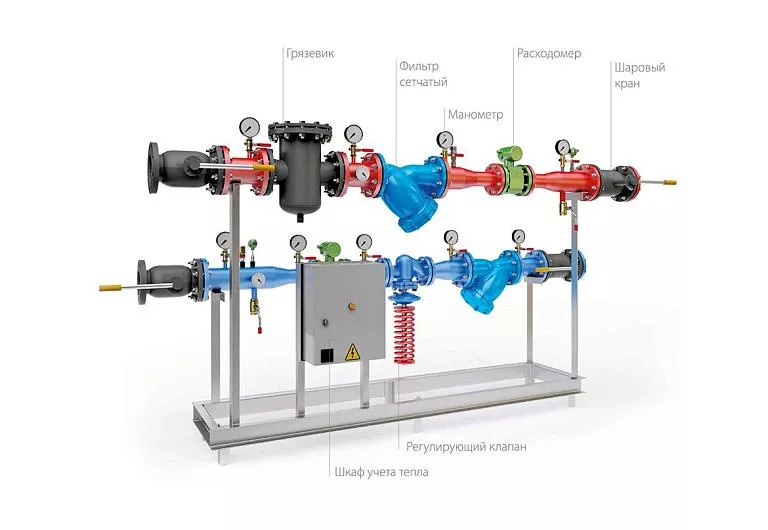

1 Блок узла ввода

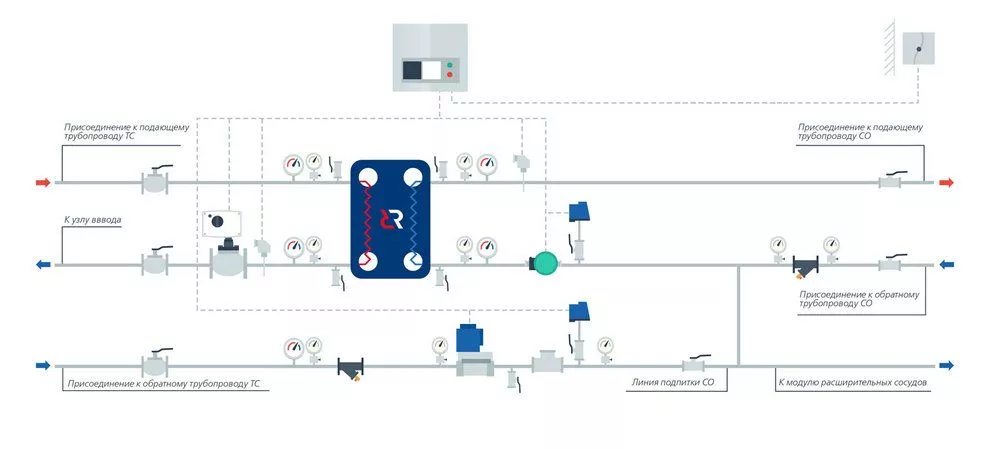

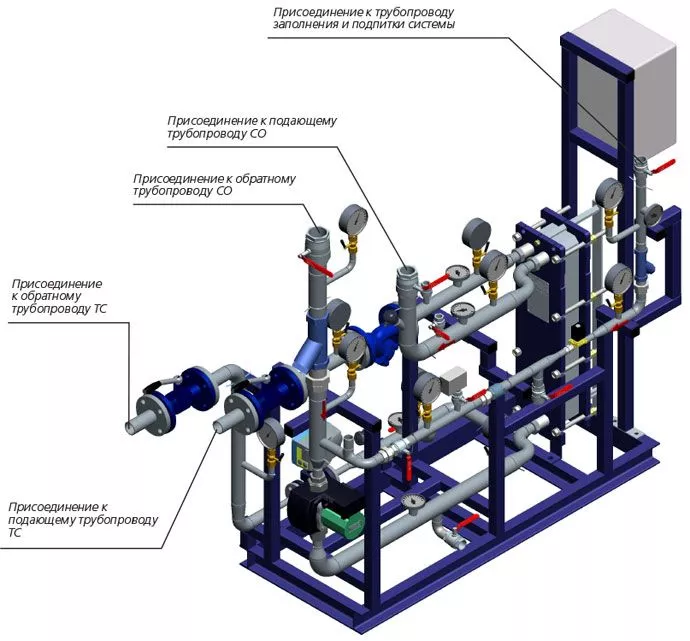

2 Блок системы отопления

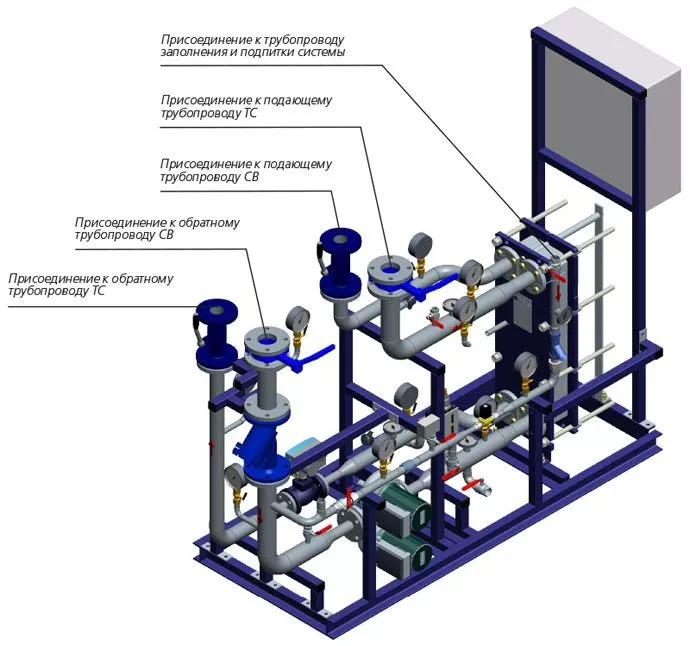

3 Блок системы вентиляции

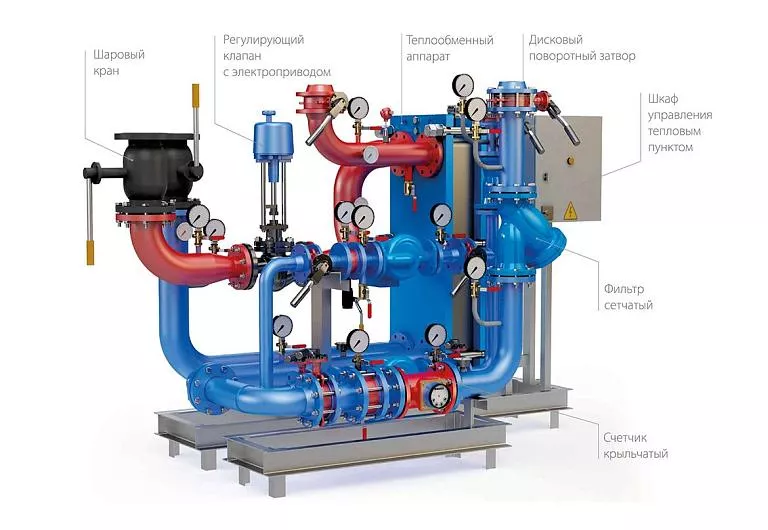

4 Блок ГВС (1-ступенчатая параллельная схема ГВС)

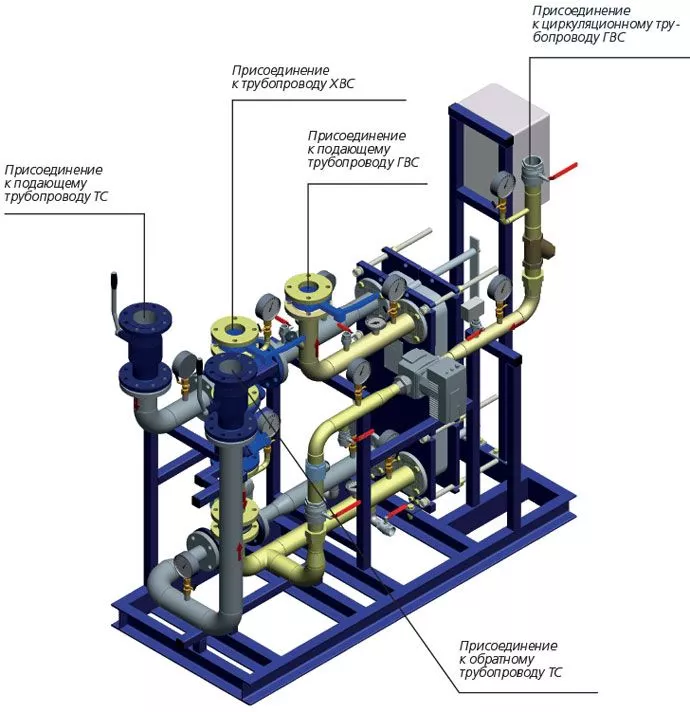

5 Блок ГВС (2-ступенчатая смешанная схема ГВС на базе теплообменника-моноблока)

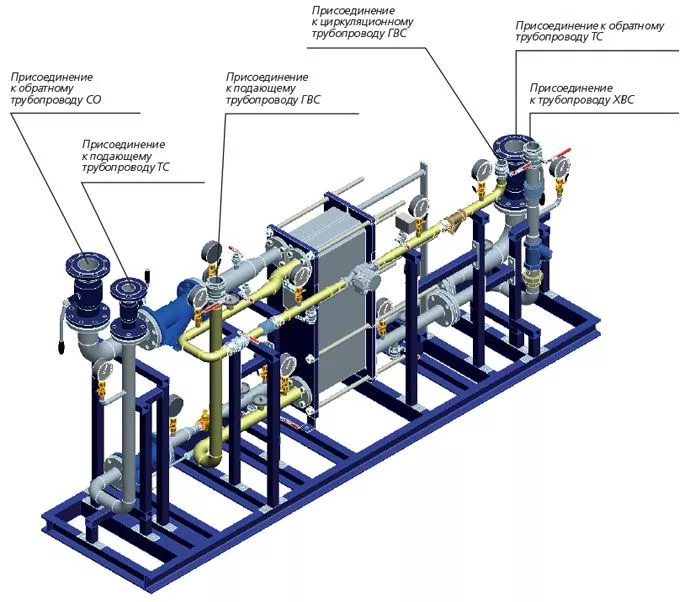

6 Блок ГВС (2-ступенчатая смешанная схема ГВС на базе отдельных теплообменников 1 и 2 ступеней)

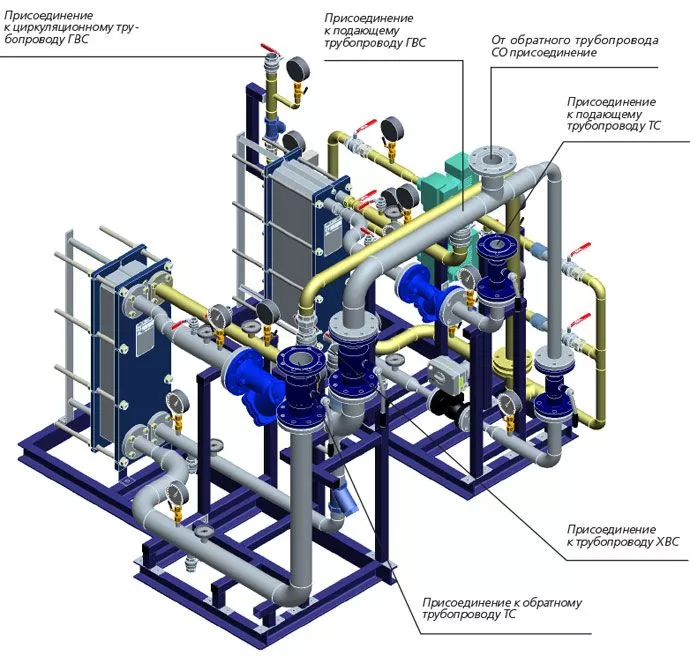

Состав и принцип работы

ИТП поставляется для монтажа в виде готовых блоков.
В стандартной комплектации схема индивидуального теплового пункта состоит из двух модулей – системы отопления и системы горячего водоснабжения. Получив теплоноситель из системы централизованного теплоснабжения, ИТП задает необходимые тепловые параметры в системе отопления здания, а также готовит и подает в помещения горячую воду.
Источником тепла для ИТП служат теплогенерирующие предприятия (котельные, теплоэлектроцентрали). ИТП соединяется с источниками и потребителями тепла посредством тепловых сетей. Источником воды для систем холодного и горячего водоснабжения служат водопроводные сети.

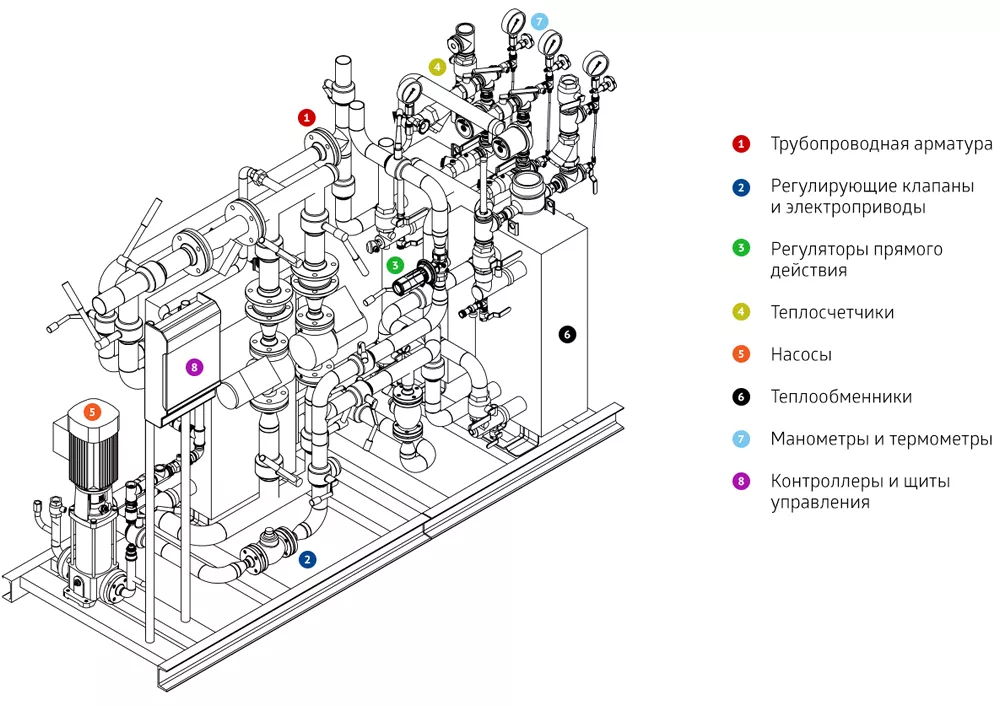

Ключевые компоненты ИТП

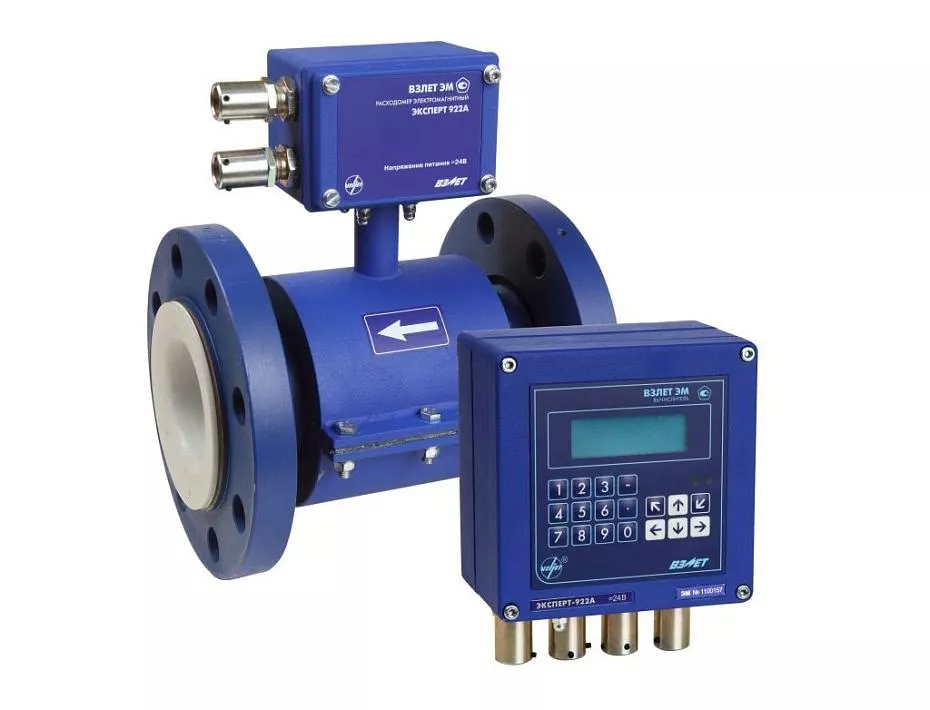

  • Счетчик тепловой энергии, учитывающий потребление тепловой энергии на отопление и горячее водоснабжение, а также внутренний узел учета ГВС для распределения потребленной многоквартирным домом теплоэнергии.
  • Пульт управления, регулирующий подготовку и подогрев горячей воды в соответствии с заданной программой и показаний датчика температуры наружного воздуха.

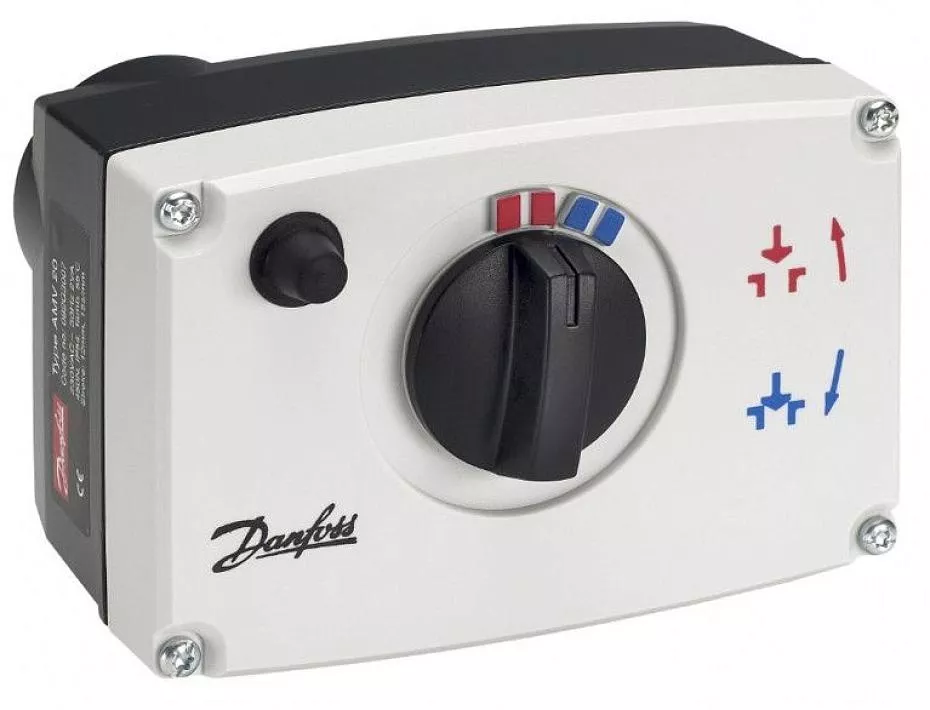

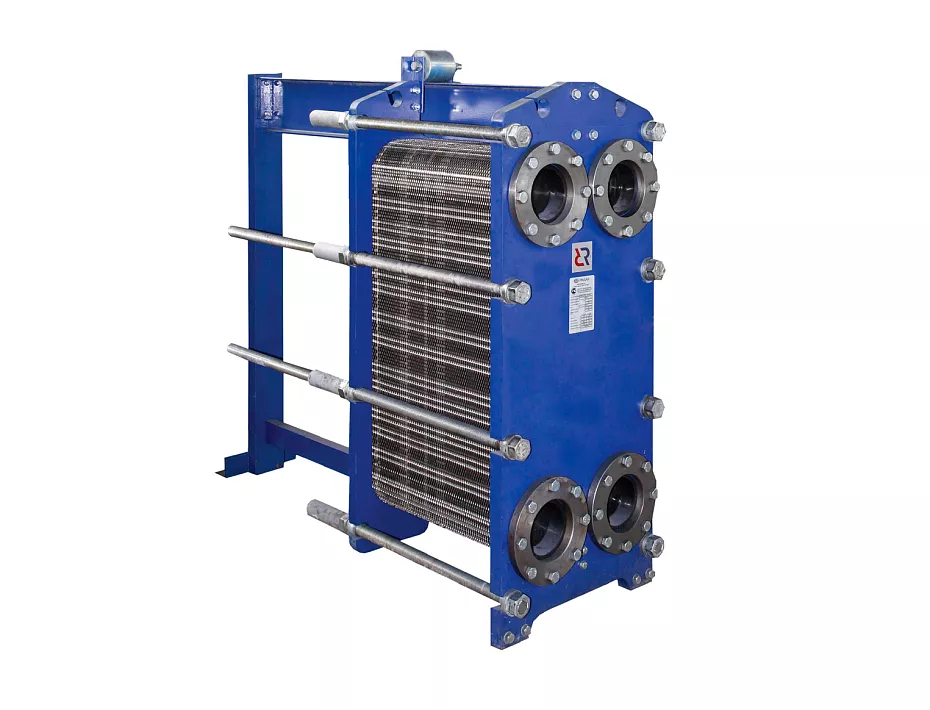

  • Регулирующий клапан горячей воды с исполнительным механизмом и теплообменник, обеспечивающие постоянную необходимую температуру горячей воды.
  • Регулирующий клапан отопления с исполнительным механизмом и теплообменник, обеспечивающие качественное отопление в соответствии с температурным графиком и учетом показаний датчика температуры наружного воздуха.

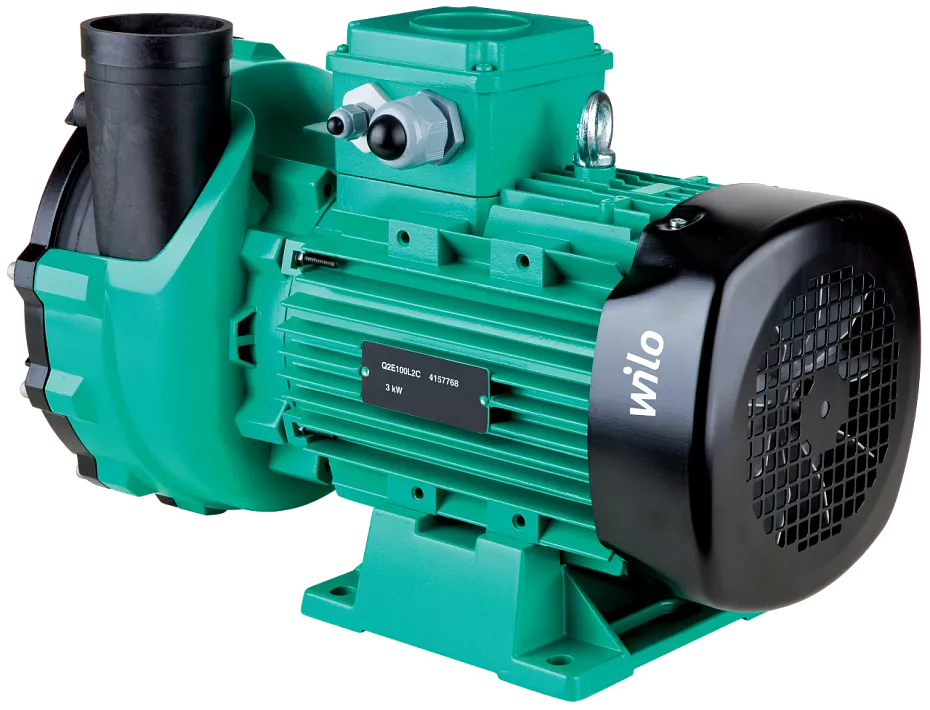

  • Насосы горячей воды и системы отопления, создающие циркуляцию воды в системах горячего водоснабжения и отопления.
  • Регулятор перепада давления, поддерживающий постоянное давление на первичной стороне ИТП, улучшая качество теплоснабжения и увеличивая срок службы теплотехнического оборудования.
  • Расширительный бак (устанавливается в зависимости от типа здания), заполняющий систему отопления здания при изменениях температуры теплоносителя

Применяемые решения

    1. Контур системы централизованного теплоснабжения (СЦТ) и контур дома разделены.
    2. Температура от ТЭЦ/котельной до потребителя постоянна.
    3. Система отопления и ГВС здания потребляет из СЦТ столько тепла, сколько необходимо.
    4. Индивидуальный подход к регулировке режима теплоснабжения.

Технические решения

В стандартной комплектации блока ИТП имеются следующие системы снабжения потребителей тепловой энергией:

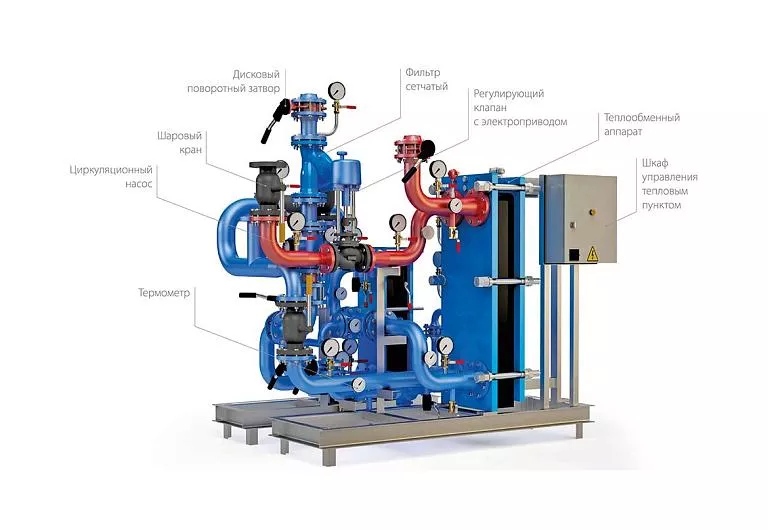

  • Система горячего водоснабжения (ГВС), предназначенная для снабжения потребителей горячей водой. Различают закрытые и открытые системы горячего водоснабжения.
При закрытой системе вода на нужды горячего водоснабжения забирается из водопровода и нагревается в теплообменнике сетевой водой. При закрытой системе вода на горячее водоснабжение забирается непосредственно из тепловой сети.
  • Система отопления. Предназначена для обогрева помещений с целью поддержания в них заданной температуры воздуха. Различают зависимые и независимые схемы присоединения систем отопления.

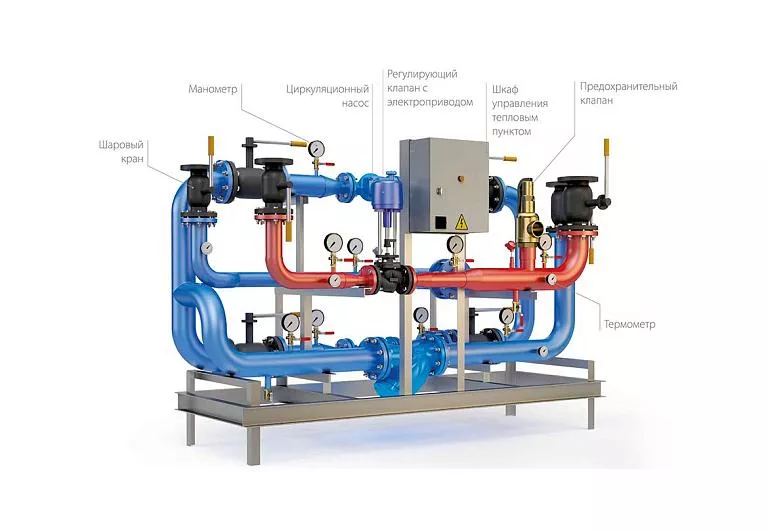

При зависимой схеме теплоноситель, произведенный на теплоисточнике и транспортируемый по тепловым сетям, поступает непосредственно в теплопотребляющие приборы здания. При не зависимой схеме теплоноситель, циркулирующий по тепловым сетям, в теплообменнике нагревает теплоноситель, циркулирующий в системе отопления.
  • Система вентиляции. Предназначена для обеспечения подогрева поступающего в вентиляционные системы зданий наружного воздуха.
  • Система холодного водоснабжения. Не относится к системам, потребляющим тепловую энергию, однако присутствует во всех тепловых пунктах, обслуживающих многоэтажные здания.
  • Наиболее распространенным типом, при котором устанавливается оборудование ИТП, является закрытая система горячего водоснабжения с независимой схемой присоединения системы отопления.

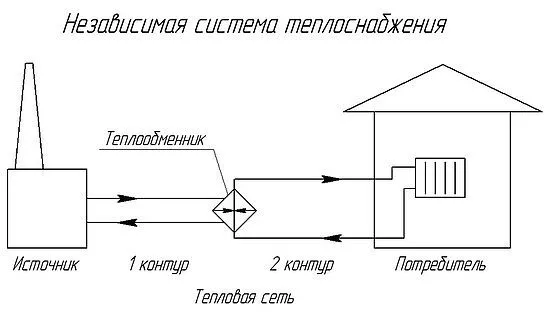

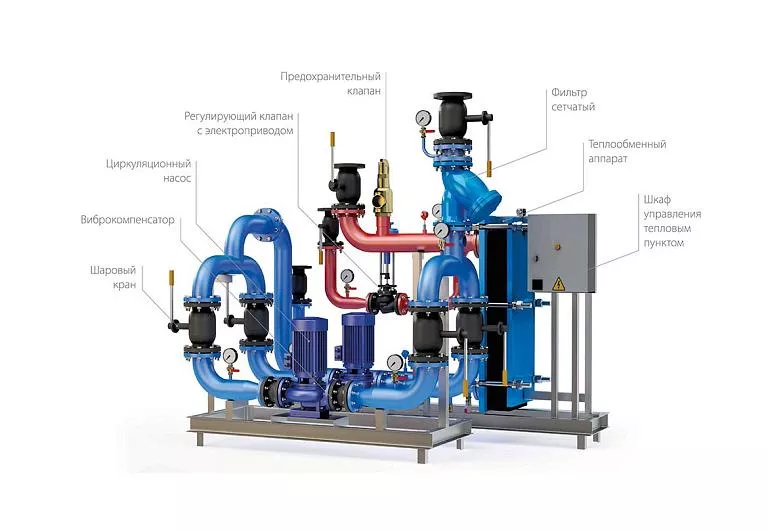

Для независимой системы теплоснабжения

При независимой схеме присоединения системы отопления, теплоноситель, поступающий в тепловой пункт по подающему трубопроводу, отдает свое тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования.
Водопроводная вода, поступающая в тепловой пункт, проходит через насосы ХВС, после чего часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от теплового пункта к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости.
Для теплоснабжения потребителей при независимой схеме используются дополнительные теплообменники, устанавливаемые в ИТП. Основной теплоноситель служит для циркуляции в замкнутом контуре отапливаемого жилого дома. Вода в таком случае не смешивается.

Для зависимой системы теплоснабжения

При зависимой системе теплоснабжения – системы, в которой теплоноситель по трубопроводу попадает прямо в систему отопления потребителя, без промежуточных теплообменников, присоединение может выполняться в двух вариантах: непосредственно или с применением узла смешения.
Смешение обратной воды из системы отопления с высокотемпературной водой из наружного подающего теплопровода осуществляют при помощи смесительного аппарата - насоса или водоструйного элеватора.

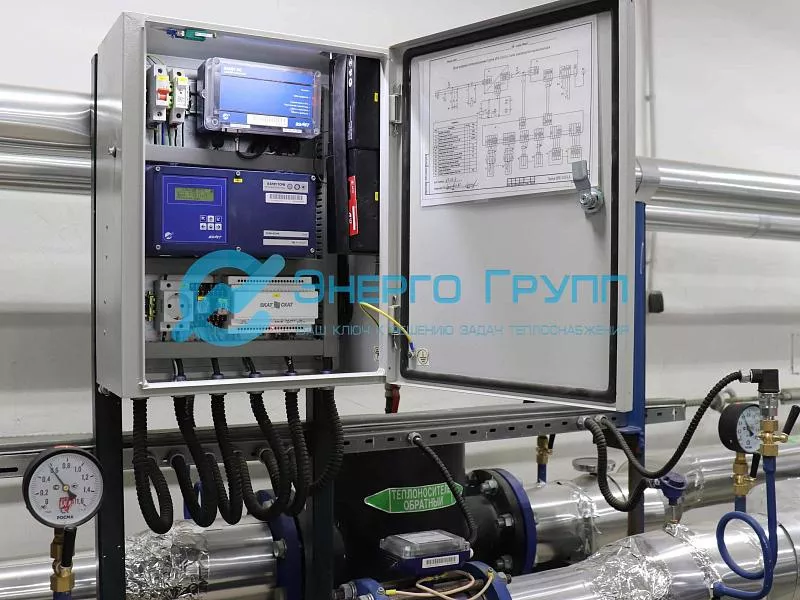

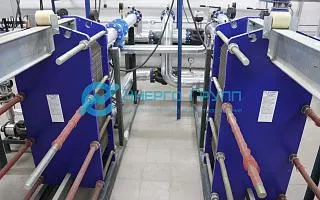

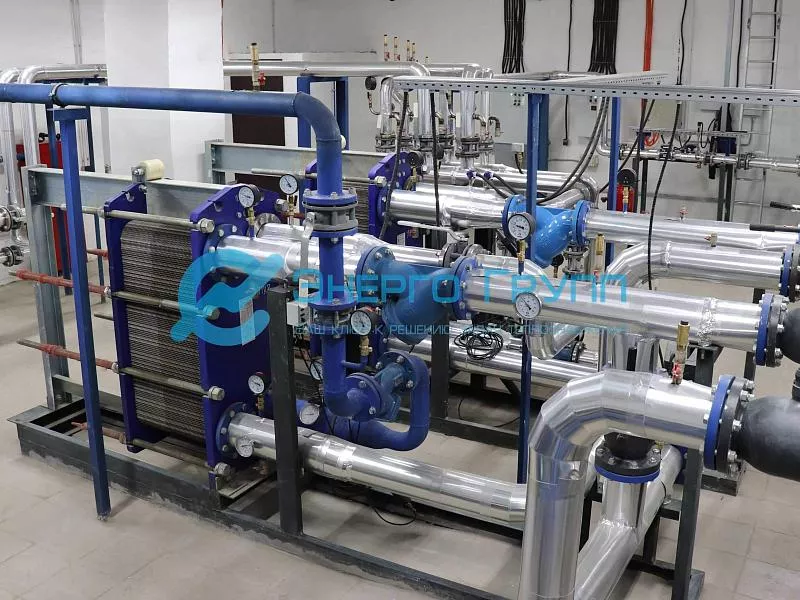

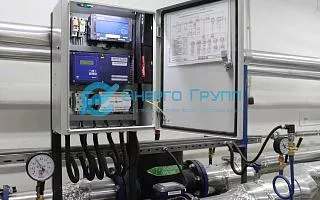

Индивидуальный тепловой пункт

Схемы Индивидуальный тепловой пункт 11
Расчет cтоимости от 24 часов

Расчет cтоимости
от 24 часов

За клиентом закрепляется персональный менеджер
Лизинг

Лизинг

Оформление лизинга в короткие сроки. Гибкий график платежей
Срок изготовления

Срок изготовления
от 45 дней

Внедрена система контроля качества выполнения работ
Ростехнадзор

Ростехнадзор

Экспертное сопровождение проекта для заключения экспертизы
Гарантия 24 месяца

Гарантия 24 месяца

Расширенная гарантия 5 лет при оформлении сервисного обслуживания

Варианты исполнения

ИТП на раме

ИТП на раме

Вид исполнения, предусматривающий установку в заранее подготовленном помещении заказчика

Подробнее

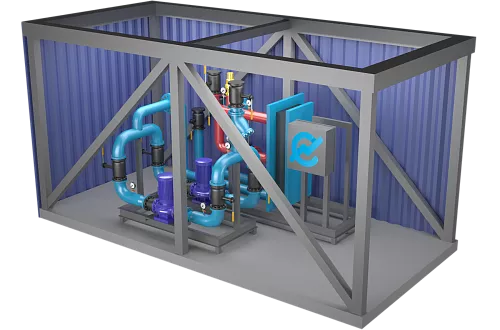

Блочный ИТП

Блочный ИТП

Блочный тепловой пункт (БТП) представляет собой модульный агрегат, предназначенный для передачи тепловой энергии от наружных тепловых сетей системе отопления.

Подробнее

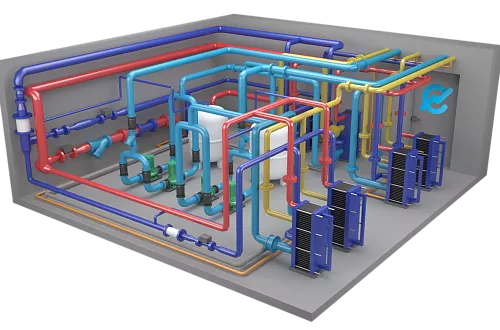

Блочные ЦТП
