Паровые котельные – это котельные, в которых отпуск тепла происходит через выработку котельной насыщенного или перегретого пара. Паровые котельные в основном всегда являются чисто производственными котельными, в которых предполагается дальнейшее использование пара для производственных нужд, или для производственно-отопительных, в которых наряду с производственной нагрузкой присутствует отопительная.
Паровая котельная может быть выполнена в различных вариантах исполнения, это может быть блочно-модульная котельная, стационарная котельная соответственно как один так и другой вариант может быть выполнен как отдельностоящая, так и пристроенная котельная в зависимости от желания Заказчика и от условий конкретного предприятия.
Паровые котельные – это котельные, в которых отпуск тепла происходит через выработку котельной насыщенного или перегретого пара. Паровые котельные в основном всегда являются чисто производственными котельными, в которых предполагается дальнейшее использование пара для производственных нужд, или для производственно-отопительных, в которых наряду с производственной нагрузкой присутствует отопительная.
Паровая котельная может быть выполнена в различных вариантах исполнения, это может быть блочно-модульная котельная, стационарная котельная соответственно как один так и другой вариант может быть выполнен как отдельностоящая, так и пристроенная котельная в зависимости от желания Заказчика и от условий конкретного предприятия.
Паровая котельная также может работать на разных видах топлива как-то на газу (природный газ, сжиженный газ), на дизельном топливе, на мазуте, иметь два вида топлива основной и резервный, или аварийный (газодизельные, газо-мазутные). Также топливом могут служить различные виды твердого топлива (древесные отходы, уголь и т.д.) и возможно различные виды альтернативного топлива.

Котельная на которой стоят паровые котлы , использующие жидкое топливо (мазут, дизельное топливо, нефть различного вида, отработанное масло и т.д.), должны иметь соответствующие склады топлива и установки подготовки данного топлива к сжиганию в котле. В основном это сводится к подогреву жидкого топлива, чтобы его можно было распылить в горелках для полного сжигания в топке котла.
Котельная на которой стоят котлы, использующие твердое топливо (уголь, торф, древесные отходы и т.д.), кроме складов топлива и подготовки его к сжиганию, должны иметь цеха или установки золоудаления т.к. сжечь полностью твердое топливо не удается. Кроме того большое внимание надо уделять очистке дымовых газов от продуктов сгорания, точнее сказать от продуктов неполного сгорания топлива (сажи и т.д.).«Cuenod» Франция, «Ecoflam» Италия, «Weishaupt» Германия, «Saacke» Германия, «Dreizler» Германия, «Cib Unigas» Италия; насосное и теплообменное оборудование, системы автоматики и безопасности.
Все поставляемое оборудование имеет сертификаты соответствия и разрешения на промышленное применение на территории Российской Федерации.

Паровые котельные производимые нашей компанией по желанию Заказчика могут быть изготовлены под работу в автоматическом режиме и могут эксплуатироваться без постоянного присутствия обслуживающего персонала. Контроль за работой котельной осуществляется непосредственно автоматикой котельной (вся информация выводится на щит управления, устанавливаемый в котельном помещении) плюс общий аварийный сигнал или группа сигналов передается на диспетчерский пульт находящийся вне помещения котельной посредством телефонной, GSM или интернет связи.

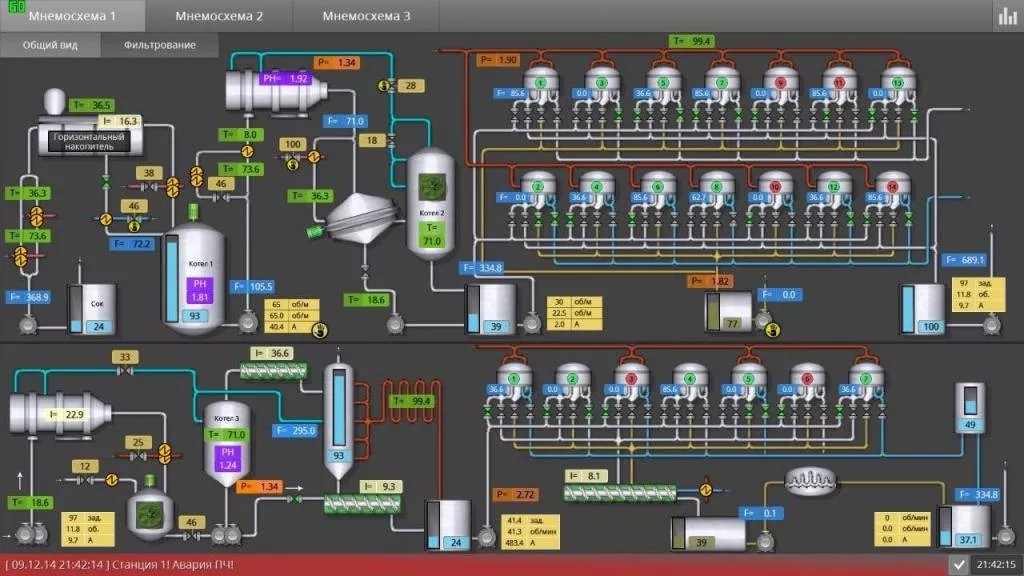

паровая котельная автоматизация.jpg

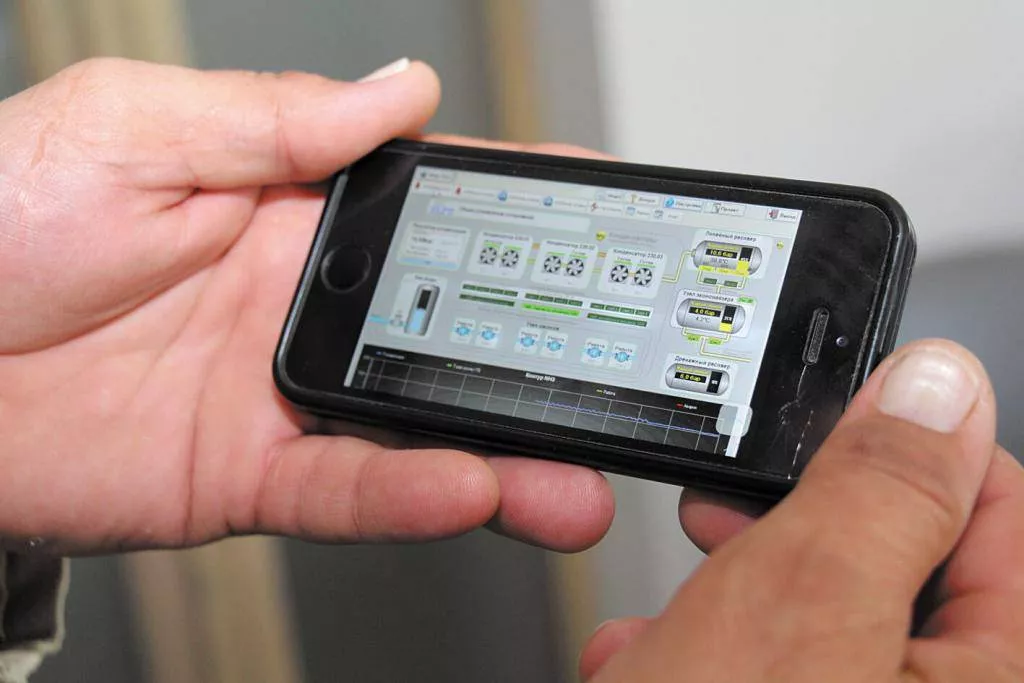

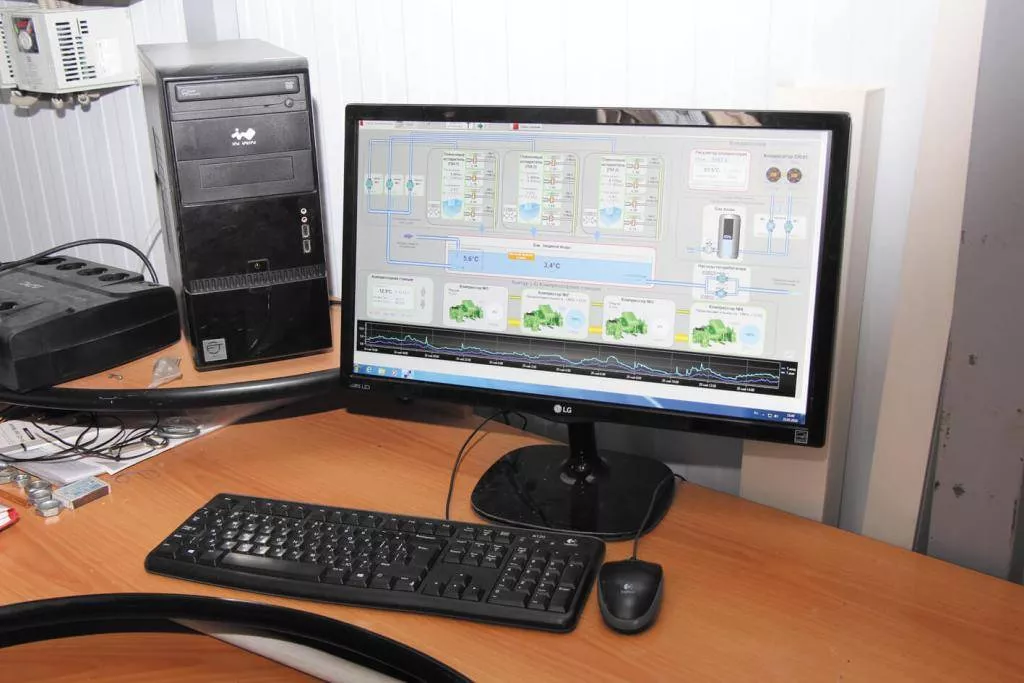

Все процессы на заводе осуществляются автоматически по заданным программам. Благодаря использованию системы SCADA (от англ. Supervisory Control And Data Acquisition) сотрудники, имеющие право подключаться к информационной системе, могут через веб-интерфейс отслеживать работу оборудования.

паровая котельная автоматизация 2.jpg

 паровая котельная автоматизация 3.jpg

Под паровым котлом следует понимать специальное устройство, имеющее топку, в которой осуществляется сгорание топлива. Результатом данного процесса является выделяемое тепло, предназначенное для получения пара высокого давления. Пар этот может быть использован для самых различных целей.

Конструктивные элементы парового котла и обеспечение безопасности работы с паровым котлом
К конструктивным элементам парового котла относятся цилиндры и сосуды различных размеров и диаметра, трубы, соединенные между собой в целостную систему посредством вальцовки и сварочных соединений. Абсолютно любой паровой котел имеет трубопроводы, барабан и коллекторы. Ремонт парового котла, его осмотр и чистка осуществляются через лазы – специальные технологические отверстия.
Емкость парового котла, которая заполняется водой и находится внутри, носит название водного пространства. Под паровым пространством следует понимать пространство, которое заполняется образующимся в результате паром. Между собой паровое и водное пространства разделены поверхностью, которую называют зеркалом испарения. В паровом пространстве имеется оборудование, предназначенное для сепарации пара и влаги.

Работа парового котла сопровождается постоянным и интенсивным охлаждением металлических элементов всей конструкции, которые в процессе работы подвергаются воздействию высокой температуры. Это позволяет проводить безопасную эксплуатацию парового котла. Охлаждение происходит в результате регулярной циркуляции теплоносителя по трубам обогревания. Тепло от газов, которые образуются в результате сгорания топлива, поступает к трубопроводу. Тем временем теплоноситель, не останавливаясь, отводит тепло от трубопроводных стенок, тем самым препятствуя перегреву трубопровода. Если же весь этот процесс недостаточно интенсивен, трубопровод может сильно перегреться, в результате потеряв свои прочностные характеристики. Перегрев трубопровода может привести к оплавлению труб или даже их разрыву. Такие явления могут стать поводом для аварийной остановки парового котла.

Принцип работы парогенератора достаточно прост. В основе работы лежит теплообмен пара, воды и дымовых газов. Существует классификация тепловых котлов по способу передвижения сред теплообмена. Здесь выделяют два вида котлов: водотрубные и жаротрубные агрегаты. Принцип работы жаротрубного котла заключается в следующем: нагретый газ движется внутри труб, а вода, которая будет нагреваться, находится за пределами труб. Принцип работы водотрубных паровых котлов подразумевает передвижение воды по трубам. Нагревается вода в результате воздействия на трубы внешних дымовых газов. За счет такого воздействия вода и доходит до состояния кипения.

Котельное паровое оборудование классифицируют в зависимости от движения в них воды и пара. Так, существуют котлы с естественной и принудительной циркуляцией. Принудительная циркуляция подразумевает движение теплоносителей под воздействием специально предназначенных для этого насосов. Паровые котлы с естественной циркуляцией работают в результате перепада плотностей пара и воды.

В целом работа парового котла всегда примерно одинакова. Заключается она в следующем: вода подготавливается в деаэраторе, после чего при помощи насоса подается в систему экономайзера воды, где и происходит нагрев воды в результате уходящих газов. Далее вода движется в верхний барабан и смешивается с водой котла. Часть нагретой воды котла поступает в нижний барабан по кипятильному трубопроводу. Здесь образуется так называемая пароводяная смесь. В результате эта смесь по подъемному трубопроводу поднимается в верхний барабан.

Оставшаяся в верхнем барабане вода спускается по опускным трубопроводам, которые находятся за пределами топки, к коллекторной системе экранных труб. При этом паровая смесь снова оказывается в верхнем барабане котла. Систему трубопроводов, осуществляющую движение теплоносителя, следует называть циркуляционным контуром.
Пар, который образуется в испарителях, далее проходит через так называемые паросепараторы, которые являются обязательной составляющей жаротрубных паровых котлов. Здесь из пара и выделяются капельки влаги. После того как пар становится сухим, он поступает к перегревателю по паропроводу. Здесь пар и нагревается до необходимых температур.
Контроль за работой котла
Компании, выпускающие паровые котлы, обязательно оснащают оборудование специальными контрольно-измерительными устройствами и приборами, которые позволяют контролировать работу парового котла.

Уровень воды в системе возможно регулировать при помощи водомерного стекла. Водомерное стекло является важным элементом контрольной системы. Расположено оно на передней панели кожуха топки. Оснащено это стекло специальными кранами: нижним и верхним. Нижний располагается на верхнем уровне огневого короба, а верхний кран устанавливается внутри парового пространства котла. Между собой краны связаны специальной стеклянной трубкой и плоским стеклом. Это стекло при помощи нижнего крана заполняется водой и всегда находится под паровым давлением, поступающим через верхний кран. Действует данный прибор по принципу закона сообщающихся сосудов. Это означает, что уровень воды в котле всегда будет равен уровню воды в стеклянном сосуде.

Уровень воды во время работы котла всегда должен быть между самым минимальным и максимальным уровнями. Устанавливается минимальный уровень для того, чтобы исключить перегрев металлических элементов. Многие модели подразумевают нижний уровень воды не ниже 100 мм над зоной огня. Чтобы вода не попала в систему паропровода, устанавливают максимальный уровень. Если вода все же попадет в паропровод, в нем может произойти гидравлический удар, что приведет к серьезной аварии.

 Принцип работы промышленных и бытовых котлов примерно одинаковый, да и конструкция у них очень похожа. Немного отличаются так называемые котлы-утилизаторы. Такие котлы подогревают воду тепловой энергией газов, которые выделяются газотурбинными установками, дизель-генераторами и другим оборудованием. Конструкция такого котла заметно отличается от обычного парового. Вторичные газы в котле-утилизаторе сразу же поступают на нагревающую поверхность. В таком котле отсутствует воздухоподогреватель и топка. В котел поступают газы с температурой от 350 до 700 градусов Цельсия. Как правило, такое оборудование предназначено для промышленных целей и устанавливается на больших энергоемких производствах.

 Прямоточные котлы

 Помимо котлов с естественной и принудительной циркуляцией существуют и так называемые прямоточные котлы. В конструкции таких котлов отсутствует барабан. Вода однократно проходит через испарительный трубопровод, постепенно превращаясь в пар. В переходной зоне завершается процесс преобразования воды в пар. Пароводяная смесь из испарительного трубопровода поступает в пароперегреватель, где пар и нагревается до необходимой температуры. Некоторые прямоточные котлы имеют промежуточный подогреватель пара. Он предназначен для повторного прогревания пара, который поступил из турбинной установки. Снова прогревшись, пар возвращается в турбину. Прямоточный котел представляет так называемую разомкнутую гидросистему. Такая котельная установка может работать как на докритических давлениях, так и на сверхкритических.

 Прямоточные паровые котлы не требуют специально оборудованных помещений. Они не требуют регулярный контроль по эксплуатации и технадзору.

Самым главными и неоспоримым преимуществом прямоточного парового котла следует считать минимальное время, требуемое для нагрева воды, и маленький срок, требуемый для приведения котла в рабочее состояние. За счет всех этих плюсов прямоточные котлы служат как бы резервными установками, применение которых необходимо при сбоях и во время нагрузок основного котельного оборудования.

 Помимо этого прямоточные котлы имеют и другие плюсы. Во-первых, они допускают более высокую тепловую нагрузку. Во-вторых, отсутствуют тяжелые и громоздкие коллекторные установки, имеется возможность свободной компоновки нагревательных поверхностей. Наиболее эффективно используется нагревательная поверхность. Прямоточные котлы обладают высоким КПД и достаточно компактны, имеют высокую маневренность.

 Минусы прямоточных котлов

 К недостаткам прямоточного парового котла следует отнести слишком частое включение горелок по сравнению с жаротрубным котлом. Здесь также отсутствуют аккумулирующие паровые и водяные емкости. Несмотря на то, что данная проблема решаема при помощи регулируемой подачи топлива, это может привести к тому, что горелки будут еще чаще включаться, а режим нагрузки будет колебаться, что повлечет преждевременный износ оборудования.

 Кроме того, в результате постоянного выключения и включения горелок выделяется сажа, которая откладывается на нагревательной поверхности и требует удаления. Топливо при этом расходуется в гораздо большем количестве.

Выбор прямоточных котлов сейчас достаточно велик. Отличаются они по своей мощности и моделям. Выбор парового котла должен осуществляться исходя из целей и задач оборудования.
Стремительное развитие сельского хозяйства и производства требует наличия современного высокотехнологичного оборудования. Тем не менее, чтобы обеспечить полноценный производственный цикл и создать комфортные условия работы для сотрудников, необходимо специализированное оборудование для отопления помещений.
Решить эти задачи призваны паровые котлы. Они активно используются во всех областях человеческой жизнедеятельности, там, где необходимо постоянное поддержание заданной температуры.
Принцип работы котла

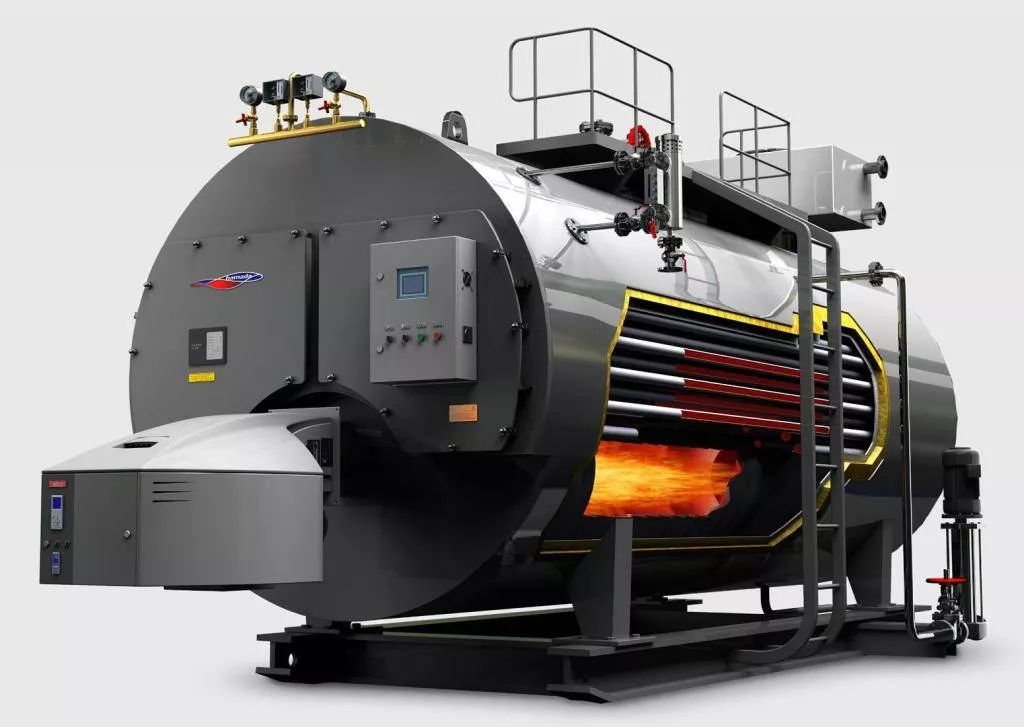

Принцип работы котла.jpg

Чтобы понять, что такое паровой котел, рассмотрим его устройство и принцип действия. Цель использования рассматриваемого агрегата – генерация пара. Процесс происходит за счет образования теплоты в процессе сгорания топлива или нагрева трубчатых электронагревателей, причем температура жидкости парового котла доходит до нужной отметки.
Рабочим составом парового котла служит вода. Она, нагреваясь, переходит в парообразное состояние. Промышленностью выпускаются небольшие котлы, с продуктивностью до 20 кг/ч и промышленные агрегаты, производящие до 5 тысяч тонн пара за один час.

Котел паровой – наполненный водой барабан, под которым расположены опускные трубы, необходимые для поступления воды в коллекторы.
Вся система котла являются технологически связанными друг с другом трубами. В силу того, что в них входит смесь, имеющая плотность, меньшую, чем плотность воды, она подымается в сепаратор. В нем смесь делится на жидкость и пар, при этом пар поступает в паропроводы и водоподогреватель и подается в турбину, а жидкость возвращается назад в барабан.

Агрегат состоит из:
  • Паропровода;
  • Водоподогревателя;
  • Корпуса;
  • Экономайзера;
  • Обшивки.
Все модификации котлов имеют топку, в которой сжигается топливо. Образовавшееся тепло поглощается водой, которая, достигая нужной температуры, испаряется. Наблюдается процесс естественной циркуляции. Продукты сгорания топлива остывают и выводятся через дымоотвод.
Корпус рассматриваемого агрегата имеет внешнюю теплоизоляцию и обшивку в виде разъемного стального кожуха. Водоподогреватель позволяет увеличить производительность и состоит из дымогарных труб, в которых вода нагревается за счет теплоты отработанных газов.


На дне агрегата имеется предохранительный клапан, выпускающий пар в том случае, если рабочее давление превышает допустимый предел. В оснастку котлов также входят ручной и пароструйный инжектор. Первый необходим для наполнения жидкостью в начале работы, а также для подпитки в случае поломки пароструйного инжектора.


Для облегчения эксплуатации паровые котлы оборудуются системами автоматизированного управления.

Классификация паровых котлов.

Зависимо от способа нагрева теплоносителя различают газовые, твердотопливные и электрические паровые котлы.
Паровые котлы на газе характеризуются мощностью образования насыщенного пара, измеряемой в кг/ч. Главными характеристиками агрегата являются температура и давление пара.
Паровые газовые котлы могут использовать в качестве топлива природный или сжиженный газ. Топливо горит в установленной на крышке котла горелке. Дымовые газы увеличивают температуру воды, в результате чего она переход в парообразное состояние и под давлением поступает к потребителям через инсталлированный сепаратор пара.

Паровой водогрейный котел может использовать в качестве топлива и дрова. Принцип функционирования паровых котлов на дровах базируется на тепловом обмене между теплоносителем и дымовыми газами. Дрова горят в топке, охваченной остужаемой водяной рубашкой. Дымовые газы преодолевают теплообменник и выходят сверху агрегата. При испарении подогреваемого теплоносителя образуется пар. Он скапливается сверху котла, в паросборной камере и направляется на производственные нужды по паропроводу.

Паровые котлы электрического типа отличаются от двух остальных видов компактными размерами. Это позволяет рассматриваемые паровые водогрейные котлы устанавливать на стену.

В настоящее время паровые водогрейные котлы электрического типа являются самыми востребованными, так как они не требуют организации отдельной котельной с дымоходом, не сжигают кислород, имеют простое управление

Определение
Как вы уже поняли, паровой котел является агрегатом, производящим пар. При этом котлы такого типа могут давать пар двух видов: насыщенный и перегретый. В первом случае температура его составляет порядка 100 градусов, а давление - около 100 кПа. Температура перегретого пара поднимается до 500 градусов, а давление - до 26 МПа. Насыщенный пар используют в бытовых целях, в основном для обогрева частных домов. Перегретый пар нашел применение в промышленности и энергетике. Он хорошо переносит тепло, поэтому его использование в значительной степени повышает КПД установки.
Сфера применения
Выделяют три основные области применения паровых котлов:
Отопительные системы. Пар выступает в роли энергоносителя.
Энергетика. Промышленные паровые машины, или, как их еще называют, парогенераторы, используются для получения электрической энергии.
Промышленность. Пар в промышленности используют не только для обогрева «рубашек» аппаратов и трубопроводов, но и для преобразования тепловой энергии в механическую и перемещения транспортных средств.
Бытовые паровые котлы используются для отопления жилых помещений. Простыми словами, их задача состоит в подогреве воды и передвижении пара по трубопроводу. Такую систему часто обустраивают вместе со стационарной печью или котлом. Обычно бытовые приборы вырабатывают насыщенный не перегретый пар, которого вполне достаточно для решения возложенных на них задач.

В промышленности пар перегревают - продолжают греть после испарения с целью еще больше повысить температуру. К таким установкам предъявляют особые требования по качеству, так как при перегреве пара емкость рискует взорваться. Перегретый пар, полученный из котла, может идти на образование электричества или механическое движение.

Электрический ток с помощью пара образуется следующим образом. Испаряясь, пар попадает в турбину, где он, благодаря плотному потоку вращает вал. Таким образом, тепловая энергия переходит в механическую, а та, в свою очередь, преобразовывается в электрическую. Так работают турбины электростанций.
Вращение вала, которое возникает при испарении больших количеств перегретого пара, может передаваться непосредственно на мотор и колеса. Так в движение приводится паровой транспорт. В качестве популярных примеров работы парового двигателя можно привести парогенератор паровоза или же судовой паровой котел. Принцип работы последних довольно прост: при сжигании угля образуется тепло, которое нагревает воду и образует пар. Ну а пар, в свою очередь, вращает колеса, или в случае с судном, винты.
Рассмотрим более детально, как работаю такие котлы. Источником тепла, необходимого для подогрева воды, может выступать любой вид энергии: электрическая, солнечная, геотермальная, тепло от сгорания газа или твердого топлива. Пар, образующийся в процессе нагрева воды, представляет собой теплоноситель, то есть переносит тепловую энергию с места нагрева в место использования.

Несмотря на многообразие конструкций, принципиальное устройство и принцип работы паровых котлов не отличаются. Общая схема нагрева воды с ее последующим преобразованием в пар выглядит таким образом:
Очищение воды на фильтрах и ее подача в резервуар для нагрева с помощью насоса. Резервуар, как правило, располагается в верхней части установки.
Из резервуара, по трубам вода попадает в коллектор, расположенный, соответственно, ниже.
Вода вновь поднимается вверх, только теперь не через трубы, а через зону нагрева.
В зоне нагрева образуется пар. Под действие разности давлений между жидким и газообразным веществом, он поднимется вверх.
Вверху нагретый пар пропускается через сепаратор, где он окончательно отделяется от воды. Остатки жидкости возвращаются в резервуар, а пар следует в паропровод.
Если это не обычный котел, а парогенератор, то его трубопроводы дополнительно нагреваются. О способах их нагрева будет сказано ниже.

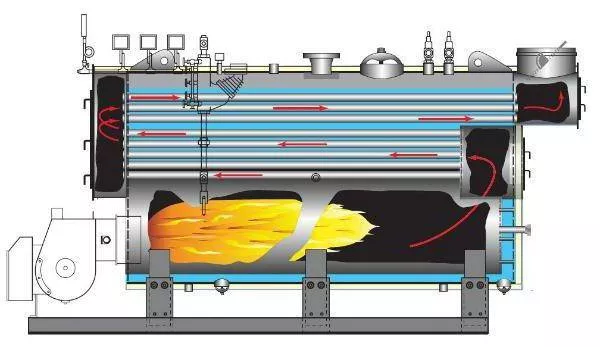

паровая котельная под ключ.jpg


Паровые котлы представляют собой емкость, в которой вода нагревается и образует пар. Обычно они выполняются в виде труб, различных размеров. Кроме трубы с водой, котел всегда имеет камеру для сгорания топлива (топку). Ее конструкция может варьироваться в зависимости от типа применяемого топлива.

Если это дрова, или твердый уголь, то в нижней части топки устанавливается колосниковая решетка, на которую укладывают топливо. С нижней части колосников, в топочную камеру поступает воздух. А вверху топки обустраивают дымоход, который необходим для эффективной тяги - циркуляции воздуха и горения топлива.

Принцип работы паровых котлов на твердом топливе несколько отличается от устройств, в которых в качестве теплоносителя использован жидкий или газообразный материал. Во втором случае, топочная камера предполагает горелку, которая работает подобно горелкам бытовой газовой печи. Для циркуляции воздуха также используют колосниковую решетку и дымоход, ведь в независимости от вида топлива, воздух является важнейшим условием горения.

Горючий газ, полученный от сгорания топлива, поднимается к емкости с водой. Он отдает воде свое тепло и выходит через дымоход в атмосферу. Когда вода нагревается до температуры кипения, она начинает испаряться. Стоит отметить, что вода испаряется и ранее, но не в таких количествах и не с такой температурой пара. Испарившийся пар самостоятельно поступает в трубы. Таким образом, циркуляция пара и смена агрегатных состояний воды происходит естественным образом. Принцип работы парового котла с естественной циркуляцией предполагает минимальное вмешательство человека.

Все, что нужно сделать оператору, это обеспечить стабильный нагрев воды и проконтролировать процесс с помощью специальных устройств.
В случае с электрическими котлами подогрев воды происходит проще. Она нагревается с помощью нагревательных элементов типа ТЭНов или выступает в роли проводника и нагревается по закону Джоуля-Ленца.

Классификация
  • Паровые котлы, принцип работы которых мы сегодня рассматриваем, могут классифицироваться по нескольким параметрам.
  • По виду топлива:
  • Угольные.
  • Газовые.
  • Мазутные.
  • Электрические.


По назначению:
  • Бытовые.
  • Энергетические.
  • Промышленные.
  • Утилизационные.
  • По конструкции:
  • Газотрубные.
  • Водотрубные.

Чем отличаются газо- и водотрубные паровые котлы

Принцип работы котлов основан на подогреве емкости с водой. Емкость, в которой вода переходит в парообразное состояние, как правило, представляет собой трубу или несколько труб. Приборы, в которых горючее обогревает трубы, поднимаясь вверх, называются газотрубными котлами.
Но есть и другой вариант - когда горючий газ перемещается по трубе, расположенной внутри емкости с водой. В таком случае водные емкости называются барабанами, а сам котел - водотрубным. В обиходе его также называют огнетрубным котлом. В зависимости от расположения водных барабанов, котлы такого типа подразделяют на: горизонтальные, вертикальны и радиальные. Также встречаются модели, в которых реализованы разные направления труб.

Устройство и принцип работы огнетрубного парового котла несколько отличается от газотрубного. Во-первых, это касается размера труб с водой и паром. У водотрубных котлов трубы менее габаритны, чем у газотрубных. Во-вторых, имеют место различия по мощности. Газотрубный котел дает давление не более 1 МПа и имеет теплообразующую способность до 360 кВт. Причиной тому являются крупные трубы. Чтобы в трубах образовывалось достаточно пара и давления, их стенки должны быть толстыми. Как результат - цена таких котлов завышена. Водотрубный котел мощнее. Благодаря тонким стенкам труб, пар нагревается лучше. И в-третьих, водотрубные котлы безопаснее. Они производят высокую температуру и не боятся значительных перегрузок.

Дополнительные элементы котлов

Принцип работы парового котла довольно прост, тем не менее его конструкция состоит из довольно большого количества элементов. Кроме топочной камеры и труб для циркуляции воды/пара, котлы оснащаются устройствами для повышения их эффективности (увеличение температуры пара, его давления и количества). К таким устройствам относят:

Пароперегреватель.
Служит для повышения температуры пара выше 100 градусов. Перегревание пара повышает экономичность аппарата и его коэффициент полезного действия. Перегретый пар может достигать температуры в 500 градусов по Цельсию. Столь высокие температуры имеют место в паровых установках атомных станций. Суть перегрева состоит в том, что после испарения идущий по трубе пар подвергается повторному нагреву. Для этого аппарат может оснащаться дополнительной топочной камерой или простым трубопроводом, который, прежде чем вывести пар на целевое использование, несколько раз проходит через основную топку. Пароперегреватели бывают радиационными и конвекционными. Первые работают в 2-3 раза эффективнее.

Сепаратор
Служит для «осушения» пара - отделения его от воды. Это позволяет увеличить КПД установки.
Паровой аккумулятор. Данное устройство создано для поддержания постоянного уровня выхода пара из установки. Когда пара не хватает, оно добавляет его в систему и, наоборот, отбирает в случае переизбытка.

Подготовительное устройство для воды.
Чтобы аппарат работал дольше, вода, попадающая в него, должна отвечать специфическим требованиям. Данное устройство снижает количество кислорода и минералов в воде. Эти несложные меры позволяют предотвратить коррозию труб и образование на их стенках накипи. Ржавчина и накипь не только снижают эффективность аппарата, но и быстро приводят его в негодность, особенно в случае активного использования.

Еще одним простейшим устройством для измерения уровня воды в паровом котле служит водомерное стекло, встроенное в корпус аппарата. Принцип работы водомерного стекла парового котла прост - оно предназначено для визуального контроля уровня воды.

Кроме уровня жидкости, в системе с помощью термометров и манометров замеряют температуру и давление соответственно. Все это необходимо для нормального функционирования котла и предотвращения возможности возникновения аварийных ситуаций.

Парогенераторы
Мы уже рассмотрели принцип работы парового котла, теперь кратко познакомимся с особенностями парогенераторов - наиболее мощных котлов, оборудованных дополнительными устройствами. Как вы уже поняли, главное отличие парогенератора от котла состоит в том, что его конструкция включает один или несколько промежуточных пароперегревателей, что позволяет достичь высочайших температур пара. На атомных электростанциях, благодаря очень горячему пару, преобразуют энергию распада атома в электрическую энергию.

Существует два основных способа нагрева воды и переведения ее в газообразное состояние в реакторе:
Вода омывает корпус реактора. При этом реактор охлаждается, а вода нагревается. Таким образом, пар образуется в отдельном контуре. В таком случае парогенератор выполняет функции теплообменника.

Трубы с водой проходят внутри реактора. В этом варианте, реактор является топочной камерой, с которой пар подается непосредственно на электрогенератор. Эта конструкция называется кипящим реактором. Здесь все работает без парогенератора.

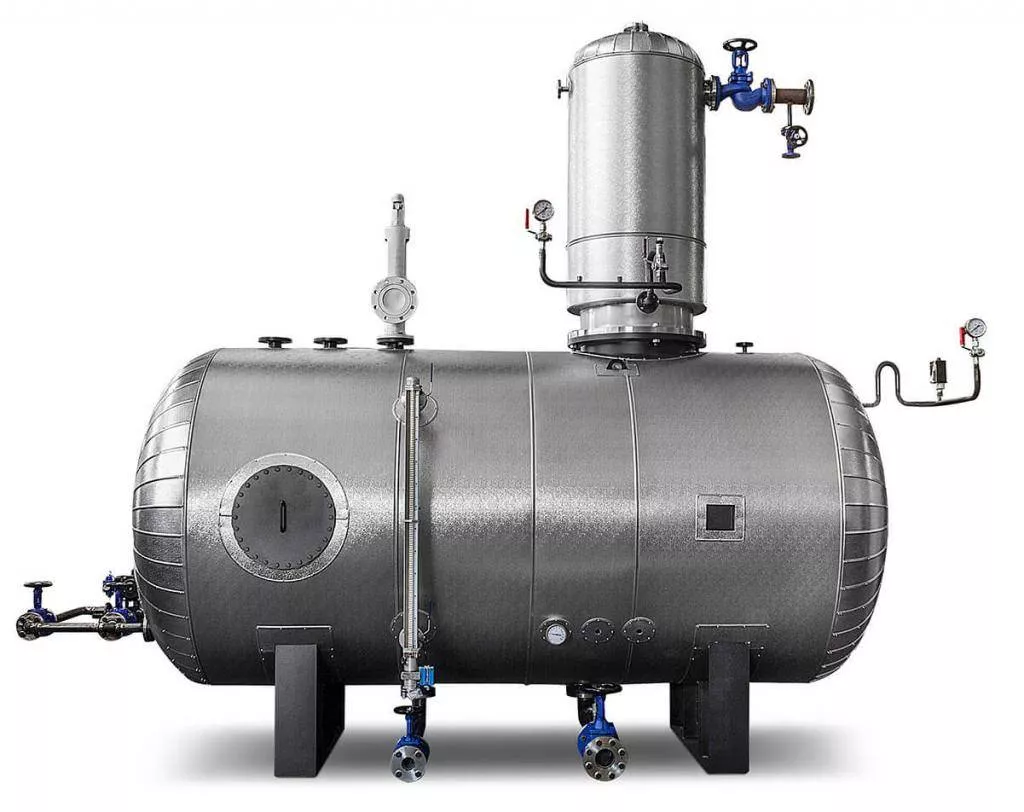

Деаэраторы атмосферные ДА

Деаэраторы атмосферные.jpg

Атмосферные деаэраторы (сокращенное обозначение — ДА) предназначены для удаления газообразных веществ, способных вызвать коррозии (в частности, подразумевается кислород и свободная углекислота) из подпиточных вод паровых котлов и систем теплоснабжения.

Конструкция и особенности эксплуатации деаэратора атмосферного ДА
Деаэратор атмосферный ДА состоит из 1 — бака деаэраторного (БДА), 2 — деаэрационной колонки (ДА или КДА), 3 — охладителя выпара (ОВА), 4 — предохранительного устройства/ гидрозатвора, 5 — водоуказательного стекла, 6 — охладителя проб воды и пара, 7 — запорно-регулирующей арматуры, 8 — автоматики и КИП.

Стандартная комплектация ДА включает в себя, в обязательном порядке, первые четыре элемента, остальными позициями устройство комплектуется в зависимости от требуемых функций и проекта заказчика в Воронеже. Для использования атмосферных деаэраторов в автоматическом режиме (регулировка расхода обрабатываемой воды и количества пара, подаваемого в колонку и барботаж), изделие комплектуется электронными приводами и КИП.
Производительность деаэраторов зависит от потребности в питательной воде и вместительности котлоагрегата. В свою очередь, данные параметры устанавливаются в зависимости от условий производства, по запросу заказчика. В деаэраторе, в аккумуляторном баке, имеется необходимый запас воды, рассчитанный на несколько минут бесперебойного функционирования котла.
Чтобы поддерживать оптимальные параметры, оборудование оснащается системой регулирования. Благодаря такой системе, в деаэраторе удается задавать и поддерживать необходимые для работы котла режимы.
В атмосферных деаэраторах ДА используется многоступенчатая схема дегазации, сосьтоящая из 3 ступеней. Первые две размещаются  в деаэрационной колонке: одна из них — струйная, другая — барботажная. Третья, дополнительная, находится в деаэраторном баке и представляет собой затопленное барботажное устройство.
Кроме того, в ДА имеются предохранительные устройства, гидрозатворы, предназначенные для контроля над превышением уровня воды в баке и для защиты от гидравлических ударов. Излишки воды в баке отводятся через сливной патрубок в гидрозатвор, а затем поступают в дренажную систему. Контроль за нижним уровнем воды осуществляется при помощи визуальных (водоуказательных) стекол или автоматических приборов (датчиков), посылающих сигналы на щит автоматики.

Принцип действия и основные технические характеристики атмосферного деаэратора
Процедура обработки жидкости с помощью деаэратора ДА  начинается с деаэрационной колонки, в которую сверху поддается заранее подогретый конденсат, а снизу в эту же колонку поступает пар. Конденсат проливается через дырчатые листы вниз, а пар в это время циркулирует снизу вверх, навстречу конденсату, нагревая при этом воду до t=+104,25°С. Таким образом, пар пропускается через воду, очищая её от нежелательных газов.  Небольшое количество пара, вместе с выделившимися из жидкости газами, поступает в верхнюю часть деаэрационной колонки и перемещается в охладитель выпара. После прохождения обеих ступеней деаэрации, струи воды из колонки сливаются в бак, в котором подогреваются и выдерживаются, после чего из воды выделяется свободная углекислота. Затем, захваченные паром и обработанные газы (выпар) отводятся из деаэрационной колонки.

Технические характеристики и размеры атмосферных деаэраторов


 Наименование показателей ДА-1/0,75   ДА-3/1,2  ДА-5/2  ДА-10/4  ДА-15/4  ДА-25/8  ДА-50/15  ДА-100/25  ДА-200/50 ДА-300/75
 Производительность, т/ч  1  3  5  10  15  25  50  100  200  300
 Рабочий диапазон, т/ч  0,3÷1,2  0,9÷3,6  1,5÷6  4÷15  4,5÷18  7,5÷30  15÷60  30÷120  60÷240  90÷360
 Давление рабочее, МПа  0,12  0,12  0,12  0,12  0,12  0,12  0,12  0,12  0,12  0,12
 Температура воды, °С  104,25  104,25  104,25  104,25  104,25  104,25  104,25  104,25  104,25  104,25
 Диапазон подогрева воды, °С  10÷50  10÷50  10÷50  10÷50  10÷50  10÷50  10÷50  10÷50  10÷50  10÷50
 O2 в воде, мкг/кг  ≤30     ≤30      ≤30      ≤30      ≤30      ≤30      ≤30      ≤30      ≤30      ≤30
 Объем бака, м3      0,75      1,2      2      4      4      8      15      25      50      75

 Габаритные размеры (бак с колонкой)


 Диаметр корпуса, мм 1 010 1 010 1 212 1 212 1 212 1 616 2 016 2 216 3 020 3 020
 Высота, мм  2 370 2 370  3 540 3 540
3 540
4 020 4 520 4 770 6 300 6 600
 Длина, мм  1 800 2 500 2 940 4 450 4 450
5 185 6 185 8 065 9 095 12 500
 Масса (бак с колонкой), кг      760      980 1 144 1 423 1 423 2 764 4 100 5 510

Условные обозначения атмосферных деаэраторов
Маркировка деаэраторов на примере деаэраторов ДА 25/8:
ДА — деаэратор атмосферного давления;
25 -производительность  деаэрационной колонки (м3/ч);
8 (цифра после знака «/») — емкость бака (м3).

Правила эксплуатации и контроля работы ДА

Для определения количества пара, который подводится на деаэратор в паро

Схемы Паровые котельные 4
Расчет cтоимости от 24 часов

Расчет cтоимости
от 24 часов

За клиентом закрепляется персональный менеджер
Лизинг

Лизинг

Оформление лизинга в короткие сроки. Гибкий график платежей
Срок изготовления

Срок изготовления
от 45 дней

Внедрена система контроля качества выполнения работ
Ростехнадзор

Ростехнадзор

Экспертное сопровождение проекта для заключения экспертизы
Гарантия 24 месяца

Гарантия 24 месяца

Расширенная гарантия 5 лет при оформлении сервисного обслуживания

3D тур котельной установки

Варианты исполнения

Блочно-модульные

Являются установками полной заводской готовности. Технологическая компоновка выполняется в корпусе (модуле). Быстро монтируются и оперативно демонтируются при переносе на другую площадку.

Подробнее

Стационарные

Предусматривают возведение здания, которое может быть обособленным или пристроенным. Обслуживают объекты средних и крупных размеров. Главное их преимущество — отсутствие ограничений по производительности, мощности, типу теплоносителя и виду топлива

Подробнее

Надежность в каждой детали

Улучшенная конструкция и компактные габариты.

Рентгенографический контроль сварных соединений.

Проверка герметичности соединений под давлением

Проверка работы регуляторов давления

Применяем оборудование от ведущих производителей

Котельное оборудование

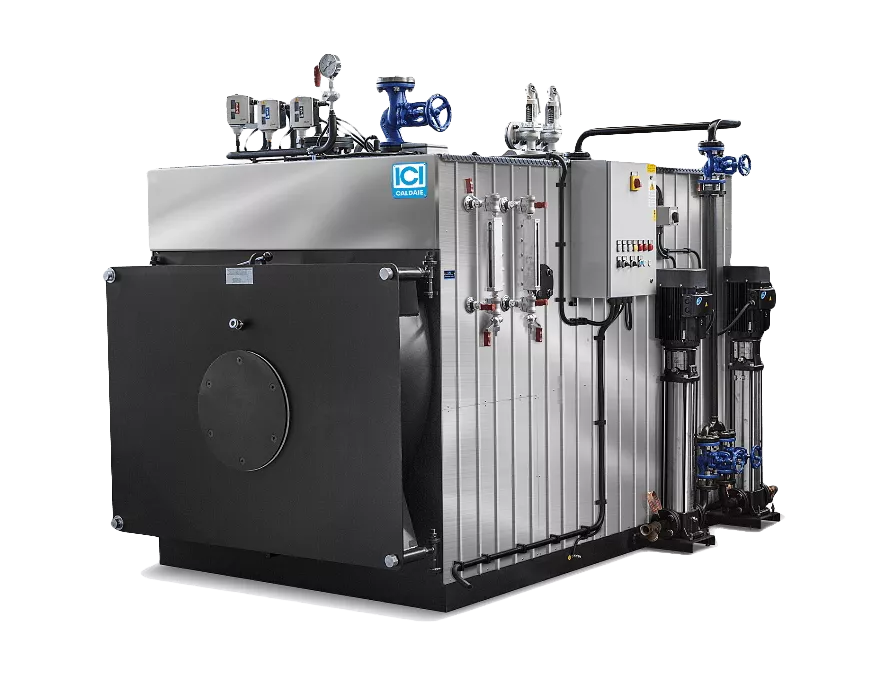

Котлы

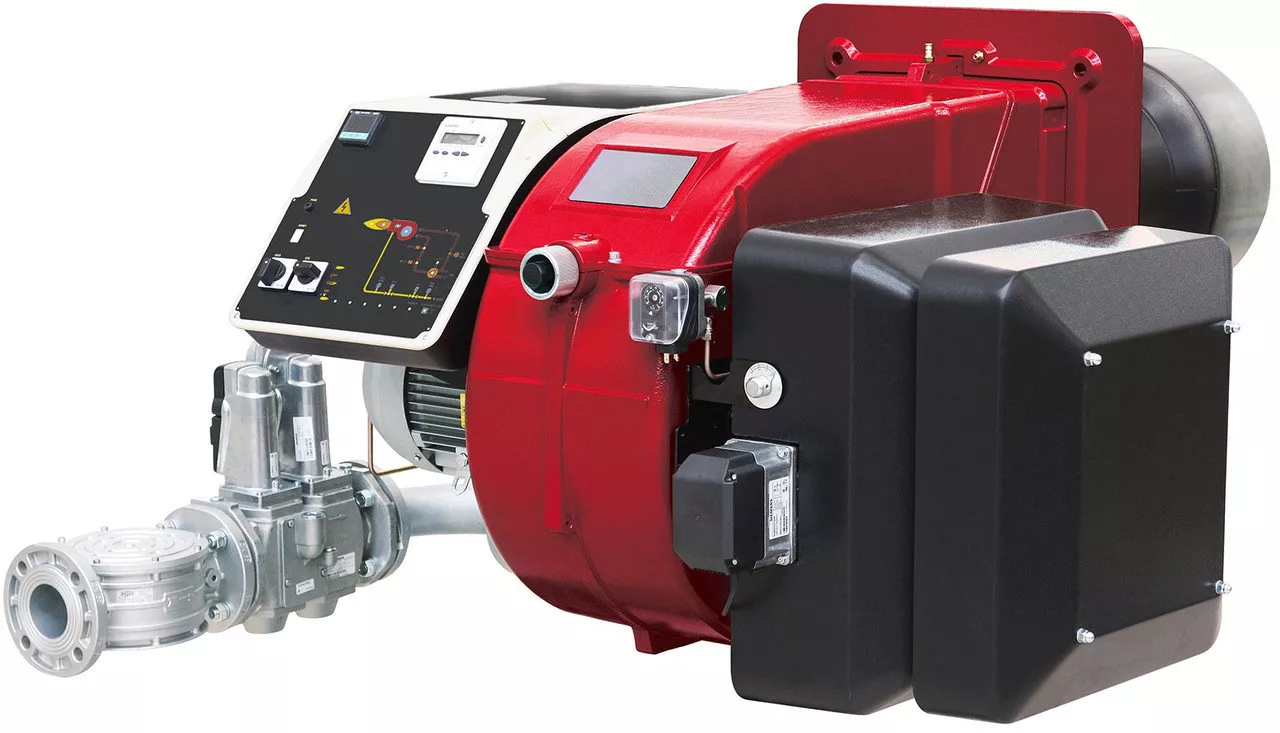

Горелочное оборудование

Горелочное оборудование

Насосное оборудование

sibur

Теплообменное оборудование

sibur

Мы гарантируем профессиональный подход к решению вашей задачи

Выгода до 17%

Выгода до 17%

При заказе комплекса услуг вы получаете скидку до 17%. Это возможно благодаря оптимизации рабочих процессов инженеров и эффективному использованию оборудования

Экономия времени и сил

Экономия времени и сил

Доверив комплексные инженерные работы, вы сэкономите силы и время на поиске подрядчиков, заключении договоров, согласовании и передаче данных

Минимизация ошибок

Минимизация ошибок

При проведении комплекса работ, все расчеты производятсянашими специалистами.
Это минимизирует риск появления ошибок и исключает переделки на этапе проектирования.

100% гарантия качества

100% гарантия качества и ответственность

Если над проектом работает несколько подрядчиков, сложно найти «виновных» при выявлении ошибок. Мы несем полную юридическую и материальную ответственность за качество работ, что полностью исключает риски.

Работаем в 1,5 раза быстрее

Работаем в 1,5 раза быстрее

Если над проектом работает несколько подрядчиков, сложно найти «виновных» при выявлении ошибок. Мы несем полную юридическую и материальную ответственность за качество работ, что полностью исключает риски.

Квалифицированные сотрудники

Квалифицированные сотрудники

В штате компании сотрудники проходят подготовку и дополнительное обучение у производителей оборудования для повышения квалификации.
Стаж работы сотрудников не менее 9 лет.

Схема работы

1

Звоните по телефону 8-800-200-91-29 или оставляете заявку на сайте

2

Составляем техническое задание

3

Согласование комплектации и оборудования

4

Рассчитываем стоимость работ и заключаем договор

5

Проектирование и производство:

— согласование схем по договору

— закупка и комплектация

6

Доставка на объект и СМР— строительные и монтажные работы

7

Ввод в эксплуатацию:

— пусконаладочные работы и обучение персонала

8

Сдача объекта

Отправить запрос


Имя
Это поле обязательно для заполнения
Телефон
Это поле обязательно для заполнения
E-mail
Введён некорректный e-mail
Комментарий
Это поле обязательно для заполнения
Загрузить файл
Запрещено загружать файл данного типа
Пройдите проверку:*
Поле проверки на робота должно быть заполнено.


Отправить запрос


Имя
Это поле обязательно для заполнения
Телефон
Это поле обязательно для заполнения
E-mail
Введён некорректный e-mail
Комментарий
Это поле обязательно для заполнения
Загрузить файл
Запрещено загружать файл данного типа
Пройдите проверку:*
Поле проверки на робота должно быть заполнено.
