Блочно-модульная котельная установка поставляется в одном или в нескольких модулях полной заводской готовности и комплектации согласно спецификации.Монтируется: технологическое оборудование, автоматика безопасности, приборы регулирования, контроля, сигнализации, электрооборудование.
Оборудование проходит испытание в заводских условиях.

Строительство котельных и разработка проектной документации, полностью соответствуют требованиям Ростехнадзора. Оборудование проходит обязательную сертификацию и получает разрешение на ввод в эксплуатацию еще в процессе сборки, что облегчает изготовление проектной документации и согласований на месте, после доставки котельной на объект.

Как устроены блочно-модульные газовые котельные

Современные и полностью автономные блочно-модульные газовые котельные, предназначены для зданий жилого и промышленного комплекса. Сборка модуля, осуществляется в заводских условиях. БМК представляют собой пространственную конструкцию без внутренних перегородок.

Устройство газовой котельной модульного типа По своему устройству, БМК делятся на несколько классов: По типу конструкции и установке – предлагаются передвижные модули, устанавливаемые на шасси, а также, стационарные котельные, монтируемые на фундамент. По принципу работы – котельные работают на нагрев теплоносителя, горячее водоснабжение, продуцирование пара. По типоразмерам мощности – производительность котельных варьируется от 0,1 до 40 мВт.

Независимо от своей конструкции и используемого принципа работы, котельные работают автономно, с минимальным вмешательством обслуживающего персонала. Предусмотрена многоуровневая система безопасности.

Стационарные БМК на газе
Стационарные блочно-модульные котельные на газе – это полностью укомплектованные и собранные в заводских условиях сооружения, предназначенные для нагрева теплоносителя и горячего водоснабжения.

Модуль отличаются следующие технические и эксплуатационные характеристики:

Высокая производительность – конструкция почти не ограничена весом и размерами, что позволяет подключить теплогенератор любой мощности, или выполнить каскадное подключение, объединив несколько котлов в единую сеть. При необходимости, для наращивания мощности, к теплотрассе подключают 2-3 котельных одновременно. Универсальность – автономная блочно-модульная котельная, работает на природном и сжиженном газе. Подключается к газгольдеру или центральному газопроводу. Переоборудование на другой вид газа, не требует длительной остановки котельной и не несет существенных материальных затрат. Монтаж и транспортировка – контейнерные модульные газовые котельные установки, монтируются на специально изготовленный под потребности БМК фундамент. Во время разгрузки, используется автокран. Средний вес котельной, достигает 4-6 тонн. Комплектация – в заводских условиях, БМК полностью укомплектовывается всеми необходимыми рабочими узлами. Ставятся котельные установки, автоматика, блок управления, циркуляционное оборудование. Контейнер оснащают электропроводкой, системами безопасности, пожаротушения и вентиляции. По желанию заказчика, предусматривают отдельное помещение для обслуживающего персонала.

Блочно-модульные газовые котельные, полностью соответствуют требованиям Ростехнадзора. Оборудование проходит обязательную сертификацию и получает разрешение на ввод в эксплуатацию еще в процессе сборки, что облегчает изготовление проектной документации и согласований на месте, после доставки БМК заказчику.

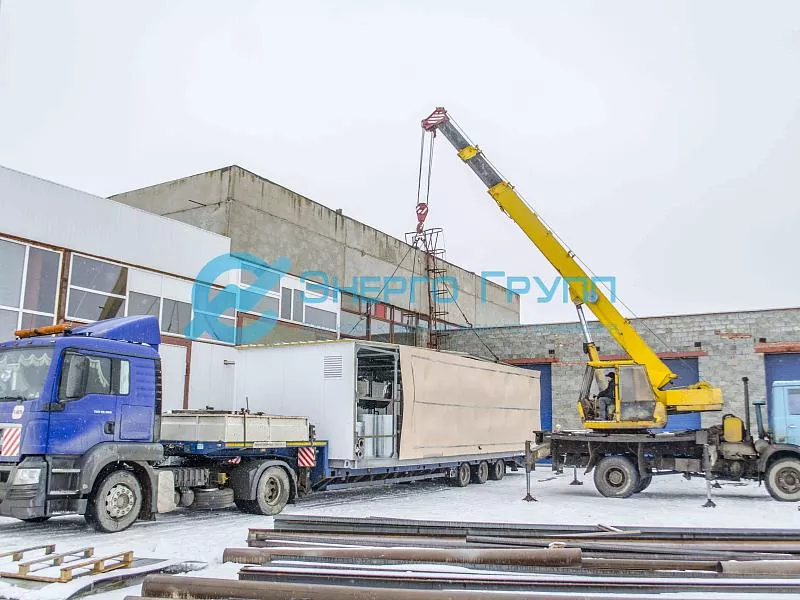

Мобильные газовые БМК


Транспортабельные модульные газовые котельные, эффективно используются для обогрева помещений с максимальной площадью до 5000 м². Конструкция ограничена в весе, поэтому, производительность БМК, как правило, не превышает 3500 кВт, по этой же причине, дальнейшая доукомплектация и модификации не возможны.

Мобильные БМК малой мощности, имеют свои преимущества: Простой монтаж, не требующий подготовительных работ. Транспортировка осуществляется без участия погрузочной техники. БМК установлено на шасси и перевозится по типу прицепа.

Стоимость передвижной БМК, приблизительно на 30% превышает цену за аналогичную стационарную БМК. Каждый тип блочно-модульной конструкции (стационарный и передвижной), является востребованным в различных областях теплоснабжения.

 Требования к модульным котельным, работающим на газе
БМК классифицируется как сооружение с повышенной пожаро- и взрывоопасностью. Поэтому, в СП 89.13330.2016 (СНиП II-35-76) «Котельные установки», перечисляется ряд требований, которым должны соответствовать конструкции. В частности, указывается: Разрешение на ввод газовой модульной котельной в эксплуатацию, выдается органом Газнадзора, только после изготовления проектной документации и его согласования. Минимальный пакет документов включает: перечень используемого оборудования паспорт на теплогенераторы и все дополнительные важные узлы и системы сертификат соответствия разрешение Ростехнадзора После подачи всей необходимой документации для сдачи газовой модульной котельной в эксплуатацию, вместе с изготовленным проектом подключения газа, выдается разрешение на запуск отопительного оборудования. Необходимость проведения госэкспертизы проекта не предусмотрена в следующих случаях: отопление многоквартирных зданий, а также частных домов малой этажности (до 3 этажей), промышленных объектов с площадью до 1500 м², при условии, что необходимость в создании санитарных зон отсутствует. Во всех остальных случаях, при установке котельной, потребуется пройти государственную экспертизу. Модульная газовая котельная – это сооружение, а не здание, что несколько облегчает прохождение экспертизы. После получения всех необходимых документов, производятся пусконаладочные работы. Обслуживание и запуск котельной, выполняет представитель завода изготовителя.

Чтобы согласование и экспертиза проекта, а также последующий ввод в эксплуатацию, прошли с наименьшими сложностями, при монтаже учитывают пять основных моментов и требований, указанных в СП и СНиП.

Нормы по размещению БМК Под установку модульной газовой котельной, требуется площадка, изготовленная из бетона, укрепленная армированием, с обязательным проведением гидроизоляции. Еще на этапе заказа котельной, заказчик, вместе с изготовителем, составляют техническое задание на проектирование и строительство. Пока БМК комплектуется, изготавливается контейнерный блок, производятся подготовительные работы: Площадка под установку БМК, разравнивается и трамбуется. Прокладывается несколько попеременных слоев щебня и песка. Укладывается гидроизоляция. Изготавливается опалубка, таким образом, чтобы на 5-10 см по периметру, превышать размеры конструкции котельной. Заливается бетон с обязательно прокладкой арматуры для придания жесткости. Неровности и отклонения от горизонтали, выравниваются с помощью виброрейки и правила.

Монтаж на бетонную плиту, допускается не ранее чем через 25 дней после заливки фундамента.

Для установки передвижной БМК, фундамент не требуется, достаточно подготовить ровную площадку, оптимально засыпать поверхность слоем песка с последующей трамбовкой.

Охранная зона газовой БМК

Санитарно-защитная зона, предназначена для обеспечения безопасной эксплуатации котельной. Под термином, подразумевается целый комплекс мероприятий, направленный на предотвращение аварийных ситуаций, утвержденный Ростехнадзором. Нормы подробно описаны в СП 89.13330 «Котельные установки». Обязательно ограждение блочно-модульной газовой котельной, в виде забора с входом, достаточным для беспрепятственной эвакуации персонала. Расстояния от котельной до ограждения, должно быть достаточным для проезда пожарного автотранспорта. Охранная зона пароводогрейной газовой котельной, согласно СП 42.13330 (СНиП 2.07.01-89), определяется проектной документацией. Согласно СП 89.13330, минимальные расстояния до близлежащих зданий, определяются по допускаемому санитарными нормами уровню шума. Если параметры превышают допустимые, предпринимаются мероприятия по звукоизоляции корпуса котельной. Снижение шума приводит к сокращению размеров санитарной зоны.

Котлы большой мощности водогрейных и паровых БМК на газе, устанавливаются с учетом норм, указанных в «СНиП 2.07.01-89 Градостроительство. Планировка и застройка городских и сельских поселений». Требования, указываемые в нормативной документации, оговаривают строгое соблюдение норм, предписанных Ростехнадзором, давшим разрешение на эксплуатацию котельного оборудования. В выданной организацией документации, четко прописывается, какие расстояния необходимо выдерживать до жилых зданий и промышленных комплексов. Расчёт блочно-модульной газовой котельной, выполняет и несет за него ответственность, завод изготовитель БМК. Наружное водоснабжение и канализация – передвижные котельные подключаются к системам водоснабжения и теплотрассы, посредством гибких рукавов. Для БМК любого типа, предусматривается система подпитки, состоящая из электромагнитного клапана, емкости с водой, регулирующей и запорной арматуры, двух насосов.

Сжигание природного или сжиженного газа, в современных котлах осуществляется практически без остатка. Загрязнения окружающей среды, минимальные. Строительство модульных газовых котельных в жилых микрорайонах, не загрязняет экологию, не требует получения специальных разрешений, обеспечивает экономическую выгоду, давая более дешевое по сравнению с центральным теплоснабжением, тепло.


Требования для дымоудаления


Несмотря на то, что негативное влияние на окружающую среду минимально, предъявляются высокие требования, затрагивающие системы дымоотведения: Высота дымовой трубы – расчеты выполняет завод изготовитель на основании опросного листа, прилагаемого к СНиП «Котельные установки» п. 5.12.2, приложение В. При расчетах принимаются во внимание нормы, указанные в Приказ Минприроды РФ от 06.06.2017 N 273 и СанПиН 2.1.6.1032-01. Вычисления делаются с учетом интенсивности рассеивания в атмосфере продуктов сгорания и соблюдением качества атмосферного воздуха. Дымовые трубы изготавливаются из секций, собираемых посредством фланцевых соединений. После установки системы дымоотведения в водогрейной или паровой газовой БМК, осуществляется приемка представителем МЧС, в согласии с указаниями в РД 03-610-03. Приточная вентиляция предусматривается при сборке модулей на заводе изготовителе. В дополнительном изготовлении вытяжки, нет необходимости.

Способы обеспечения газом

Котельные подключаются к магистральному газу или газгольдеру. КПД газовых БМК, во многом зависит от типа используемого топлива и правильного подключения: Газгольдер – обеспечивают полную автономность котельной. Емкость газгольдера имеет объем, достаточный для обеспечения топливом в течение всего отопительного сезона. Работа котлов, работающих на газе низкого давления, стабилизируется посредством специальных редукторов. Газгольдерная установка, приблизительно на 50% дороже в эксплуатации, чем подключение к магистральному трубопроводу, но не требует дорогостоящих предварительных согласований. Подключение к магистральному газу – осуществляется представителями газовой службы. Подключение выполняется посредством металлической трубы (для стационарных котельных) и гофрированного металлического шланга (для мобильных установок).

Меры безопасности БМК на газе


Последствиями неправильной установки газовой котельной, могут стать: серьезный ущерб имуществу, вероятный взрыв повлечет смерть и травмы людей, проживающих рядом с БМК. Поэтому, главная задача норм ППБ – обеспечить взрывобезопасность и организовать эффективные меры пожаротушения, для быстрой локализации возгорания.

Обязательные условиями для ввода котельной в эксплуатацию:

Котельное оборудование подключается к заземлению. Устанавливается заземляющий контур, одновременно обеспечивающий и молниезащиту. Заземлять котельное оборудование на трубопровод горячей воды и отопления, категорически запрещается. Внутри и снаружи модуля, устанавливают пожарную сигнализацию, оповещающую людей о пожаре. Устанавливается пожарный щит с первичными средствами пожаротушения (ящик с песком, огнетушители, багры, топоры и т.д.). Предметы индивидуальной защиты и пожаротушения, располагают в легкодоступном месте в специально обозначенных ящиках.

Обслуживающий персонал проходит обязательную подготовку и регулярные инструкции по технике противопожарной безопасности. Осуществляются мероприятия по профилактике безопасного использования котельного оборудования и переаттестация персонала. Проводятся учения по быстрому реагированию в случае аварийной ситуации. В котельной устанавливается сигнализатор утечки газа, герметичные светильники с металлической защитой от разбивания. Щит управления, ставится в отдельной комнате, разделенной от котельного оборудования перегородкой со вторым классом огнестойкости. БМК обесточивается со щитовой, расположенной снаружи модуля. Обвязка котла предусматривает систему водоподготовки и фильтрации, защищающую контур от перегрева, предохранительные взрывные клапаны, сбрасывающие чрезмерное давление в трубопроводе.

Типовые инструкции производителя, оговаривающие правила эксплуатации и мероприятия по пожаротушению во время аварийной ситуации, прилагаются к остальной документации, предоставляемой заводом. Назначается ответственный за соблюдение правил безопасности.

Технические характеристики газовых модульных котельных и многоуровневая система безопасности, предусмотренная на заводе изготовителем, обеспечивает максимальную безопасность и автономность БМК.


Эксплуатация и техническое обслуживание

Обслуживание модульной газовой котельной, полностью возлагается на собственника сооружения. Если владельцем считаются жильцы дома, составляется договор об регулярных сервисных работах с подрядчиком. Затраты на обслуживание, лягут на всех жильцов многоквартирного дома. Газовую БМК обслуживает любой подрядчик, выбранный ТСЖ (товариществом собственников жилья), имеющий соответственную лицензию. Плата за обслуживание, будет входить в платежку за газ. Одно из основных требований, предъявляемых к БМК, то, чтобы котельная была в состоянии работать в автоматическом режиме. Поломки если и случаются, то крайне редко, поэтому, в обслуживание в основном входит осмотр агрегатов, сезонные регулировки и очистка теплообменников.


Производство модульных котельных на газовом топливе

Сборно-разборные модульные газовые котельные, не являются продукцией, полностью выпускаемой на заводе. Практически, на предприятиях, где налажено производство БМК, осуществляется сборка и компоновка уже готовыми теплогенераторами и сопутствующим оборудованием. Базовая комплектация включает в себя: один или несколько котлов (любого производителя, по желанию заказчика), систему водоподготовки, насосное и электромеханическое оборудование. Срок эксплуатации, соблюдение СНиП и ППБ, соответствие требованиям Ростехнадзора, относительно блочно-модульной газовой котельной, полностью ложится на предприятие, осуществляющее компоновку оборудования в модули.

Сколько стоит газовая БМК


Единой цены на БМК не существует, потому что, комплектация и установленное оборудование, могут отличаться, в зависимости от желания заказчика. Стоимость модульной котельной на газе, зависит от многих факторов: «Начинка» в составе модуля – компоновка БМК котлами и насосным оборудованием немецких производителей, увеличивает стоимость готового модуля, как минимум на 50%. Степень утепления – правила установки блочно-модульной газовой котельной, оговаривают необходимость в хорошей теплоизоляции, толщина которой рассчитывается исходя из погодных условий региона. Теплоизоляция в средних широтах, составляет 5 см, в условиях севера, 10-20 см. Дополнительные функции – удорожает себестоимость конструкции при наличии комнат для обслуживающего персонала, душевых и сантехнического узла.

Выгода от установки становится очевидной уже в первый год эксплуатации. Расходы, по сравнению с затратами на централизованное отопление, сокращаются до 50%. Экономичный расход газа, высокая теплоэффективность, делают установку БМК экономически целесообразной для многоэтажных и частных домов, а также, промышленных комплексов.

Расчет cтоимости от 24 часов

Расчет cтоимости
от 24 часов

За клиентом закрепляется персональный менеджер
Лизинг

Лизинг

Оформление лизинга в короткие сроки. Гибкий график платежей
Срок изготовления

Срок изготовления
от 45 дней

Внедрена система контроля качества выполнения работ
Ростехнадзор

Ростехнадзор

Экспертное сопровождение проекта для заключения экспертизы
Гарантия 24 месяца

Гарантия 24 месяца

Расширенная гарантия 5 лет при оформлении сервисного обслуживания

3D тур котельной установки

Виды котельных установок

Блочно-модульные

Блочно-модульные

Являются установками полной заводской готовности. Технологическая компоновка выполняется в корпусе (модуле). Быстро монтируются и оперативно демонтируются при переносе на другую площадку.

Подробнее

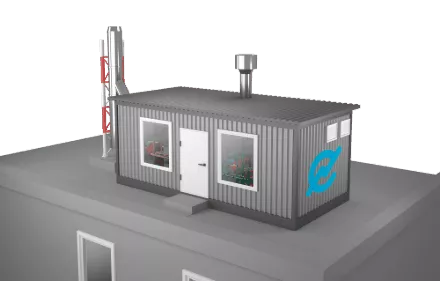

Крышные

Крышные

Устанавливаются на специально обустроенное основание, расположенное на кровле обслуживаемого здания. Бывают стационарными и блочно-модульными. Такое решение актуально при высокой плотности застройки и дороговизне земельных участков.

Подробнее

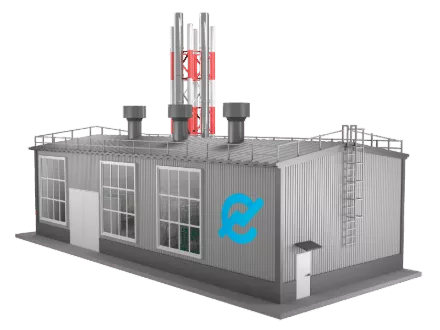

Паровые

Паровые

Паровая котельная, будь это блочно модульное исполнение или транспортабельная котельная установка повышенной заводской готовности - теплоносителем такой котельной служит водяной пар.

Подробнее
Твердотопливные

Твердотопливные

В качестве топлива в твердотопливной установке, как правило, используется уголь, торф или дрова и древесные отходы (опил, щепа).

Подробнее

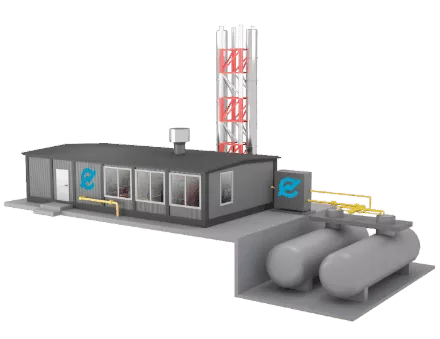

Котельные на жидком топливе

Котельные на жидком топливе

Жидкотопливные котельные незаменимы на отдельных объектах, где нет возможности использования другого топлива. В качестве топлива на объектах нефтепереработки и нефтедобычи используют дизельное топливо, нефть или мазут. За счет постоянного наличия больших объемов топлива перебои в работе котельной практически исключены.

Подробнее
Котельные для теплиц

Котельные для теплиц

Отопление теплиц с помощью модульных котельных – это одно из самых интересных и актуальных направлений в решении вопроса, связанного с обеспечением нормальной деятельности тепличных хозяйств.

Подробнее
Термомасляные котельные

Термомасляные котельные

Это котельные, где используются котлы с многократной принудительной циркуляцией высокотемпературных органических теплоносителей на минеральной или синтетической основе (диатермическое масло).

Подробнее

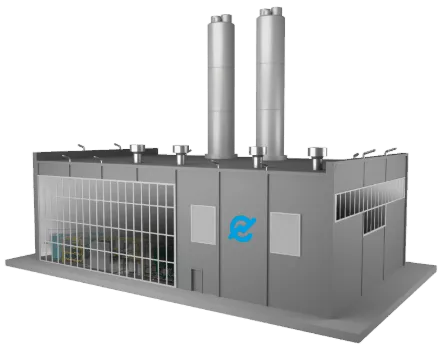

Стационарные

Стационарные

Предусматривают возведение здания, которое может быть обособленным или пристроенным. Обслуживают объекты средних и крупных размеров. Главное их преимущество — отсутствие ограничений по производительности, мощности, типу теплоносителя и виду топлива

Подробнее

Надежность в каждой детали

Улучшенная конструкция и компактные габариты.

Рентгенографический контроль сварных соединений.

Проверка герметичности соединений под давлением

Проверка работы регуляторов давления

Применяем оборудование от ведущих производителей

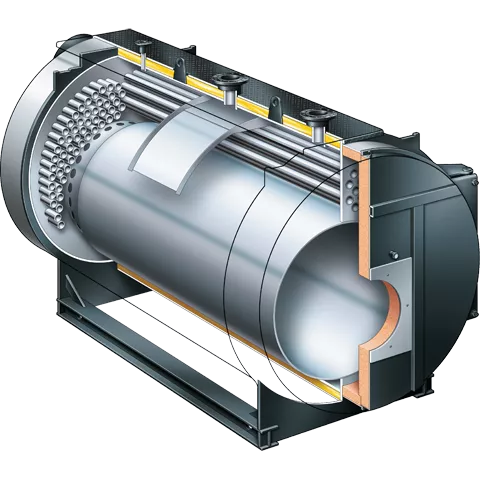

Котельное оборудование

sibur

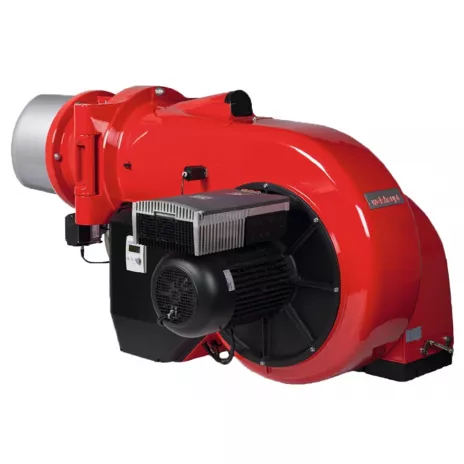

Горелочное оборудование

Горелочное оборудование

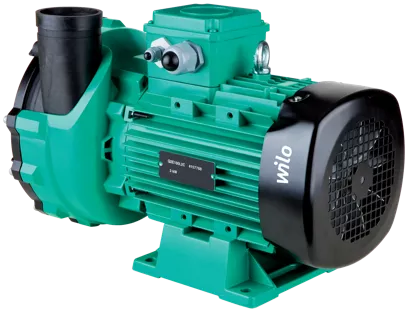

Насосное оборудование
