РВС-10000

Объем 10 000 м2

Диаметр 34,2 м/ 28,5 м

Высота 12 м/17,9 м

Масса 240,2 т/ 234,2 т

Рулонов 4

Гарантия лучшей цены

Если вы найдете более выгодную цену, мы предложим такую же цену и дополнительную скидку в 15%.

Подробнее Действуют Условия и положения

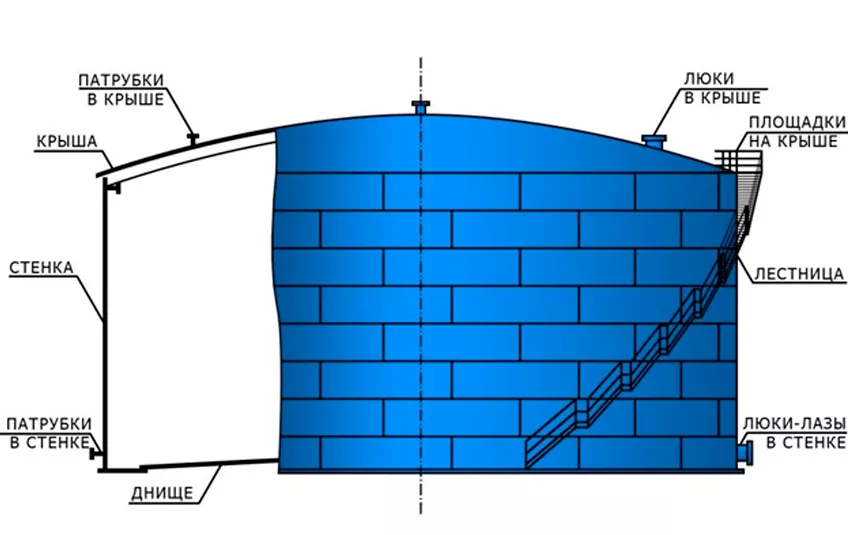

Конструкция РВС

Конструкция резервуара 10000 м3 состоит из:
  • стенки цилиндрической;
  • кровли стационарной либо плавающей крыши;
  • конического днища;
  • лестницы, площадок, ограждений, люков и патрубков;
  • технологического оборудования.
К конструкции резервуара РВСП-10000 добавляется понтон.


14 дней

проектирование КМ

60 дней

срок изготовления

30 дней

монтаж м/к


Технические характеристики

Параметры резервуара РВС-10000 Единицы измерения Значения
Объем м³
10 000
Диаметр мм 34 200 28 500
Высота мм 12 000 17 880
Количество рулонов (при методе рулонирования) рулон  4

Стенка резервуара РВС-10000 Единицы измерения Значения
Масса стенки кг
86 722 120 924
Количество поясов стенки пояс 8 12
Толщина верхнего пояса стенки мм 8 8
Толщина нижнего пояса стенки мм 9 12

Крыша резервуара РВС-10000 Единицы измерения Значения
Масса крыши кг
78 607 54 648
Толщина настила крыши мм 5

Днище резервуара РВС-10000 Единицы измерения Значения
Масса днища кг 42 149 30 898
Толщина днища: центральной части/окраек мм 5/8 5/10

Масса прочих конструкций резервуара РВС-10000 Единицы измерения Значения
Лестница кг
6 023 1 680
Площадки на крыше кг 1 214 5 019
Люки и патрубки кг 2 595 2 595
Комплектующие конструкции кг 2 986 2 986
Каркасы и упаковка кг 14 000 21 484

Общая масса резервуара РВС-10000 кг 234 346 240 243

Подробнее

Способы изготовления

Метод рулонирования

Основное преимущество данного метода состоят в уменьшении сварочных работ на монтажной площадке в среднем на 80%, поскольку работы по соединению и сварке стеное, днищ, понтонных днищ и днищ плавающих крыш проводятся в заводских условиях с применением полуавтоматической сварки.

Стальные листы размером 1500х6000 мм сваривают полуавтоматического оборудования в полотнища требуемых размеров и сворачивают на специальные приспособления, которые обеспечивают транспортировку до места назначения. Длина рулонов достигает 18 м, а вес согласовывается с грузоподъемностью подвижного состава.

Метод полистовой сборки

Полистовая сборка применяется для резервуаров с толщиной стенки нижнего пояса свыше 18 мм, а так же для всех типоразмеров резервуаров в случае отсутствия места на строительной площадке. Для стенок полистовой сборки применяется прокат шириной от 1,8 м до 3,0 м.


Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98
