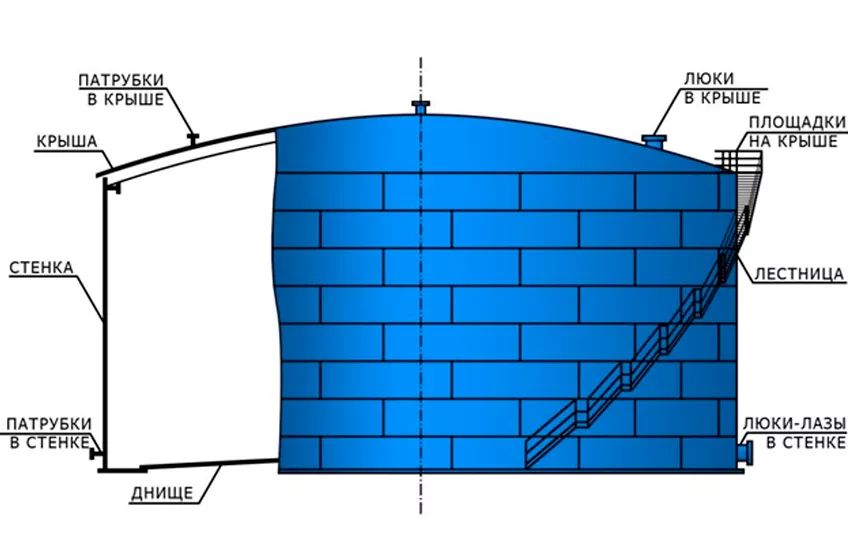

Конструкция РВС

Конструкция резервуара 20000 м3 состоит из:
  • стенки цилиндрической;
  • кровли стационарной либо плавающей крыши;
  • конического днища;
  • лестницы, площадок, ограждений, люков и патрубков;
  • технологического оборудования.
К конструкции резервуара РВСП-20000 добавляется понтон.


21 день

проектирование КМ

70 дней

срок изготовления

30 дней

монтаж м/к


Технические характеристики

Параметры резервуара РВС-20000 Единицы измерения Значения
Объем м³
20 000
Диаметр мм 39 900
Высота мм 17 880

Стенка резервуара РВС-20000 Единицы измерения Значения
Масса стенки кг
225 136
Количество поясов стенки пояс 12
Толщина верхнего пояса стенки мм 10
Толщина нижнего пояса стенки мм 16

Крыша резервуара РВС-20000 Единицы измерения Значения
Масса крыши кг
106 048
Толщина настила крыши мм 5

Днище резервуара РВС-2000 Единицы измерения Значения
Масса днища кг 57 408
Толщина днища: центральной части/окраек мм 5/10

Масса прочих конструкций резервуара РВС-20000 Единицы измерения Значения
Лестница кг
1 766
Площадки на крыше кг 6 859
Люки и патрубки кг 3 651
Комплектующие конструкции кг 4 502
Каркасы и упаковка кг 27 372

Общая масса резервуара РВС-20000 кг 432 742

Подробнее

Способы изготовления

Метод рулонирования

Основное преимущество данного метода состоят в уменьшении сварочных работ на монтажной площадке в среднем на 80%, поскольку работы по соединению и сварке стеное, днищ, понтонных днищ и днищ плавающих крыш проводятся в заводских условиях с применением полуавтоматической сварки.

Стальные листы размером 1500х6000 мм сваривают полуавтоматического оборудования в полотнища требуемых размеров и сворачивают на специальные приспособления, которые обеспечивают транспортировку до места назначения. Длина рулонов достигает 18 м, а вес согласовывается с грузоподъемностью подвижного состава.

Метод полистовой сборки

Полистовая сборка применяется для резервуаров с толщиной стенки нижнего пояса свыше 18 мм, а так же для всех типоразмеров резервуаров в случае отсутствия места на строительной площадке. Для стенок полистовой сборки применяется прокат шириной от 1,8 м до 3,0 м.


Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98
