РВС-3000

Объем 3 000 м²

Диаметр 18,98 м

Высота 12 м

Масса 87,9 т/

Рулонов 2

Рассчитать стоимость Опросный лист

Если вы найдете более выгодную цену, мы предложим такую же цену и дополнительную скидку в 15%.

Подробнее Действуют Условия и положения

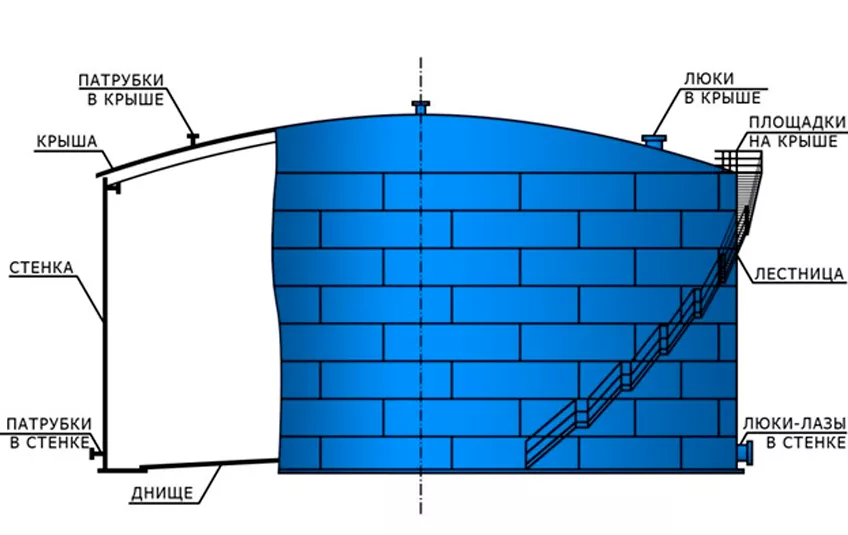

Конструкция РВС

Конструкция резервуара 3000 м3 состоит из:

стенки цилиндрической;
кровли стационарной либо плавающей крыши;
конического днища;
лестницы, площадок, ограждений, люков и патрубков;
технологического оборудования.

К конструкции резервуара РВСП-3000 добавляется понтон.

10 ^дней

проектирование КМ

45 ^дней

срок изготовления

30 ^дней

монтаж м/к

Технические характеристики

Параметры резервуара РВС-3000	Единицы измерения	Значения
Объем	м³	3 000
Диаметр	мм	18 980
Высота	мм	12 000
Количество рулонов (при методе рулонирования)	рулон	2

Стенка резервуара РВС-3000	Единицы измерения	Значения
Масса стенки	кг	38 600
Количество поясов стенки	пояс	8
Толщина верхнего пояса стенки	мм	6
Толщина нижнего пояса стенки	мм	8

Крыша резервуара РВС-3000	Единицы измерения	Значения
Масса крыши	кг	22 795
Толщина настила крыши	мм	5

Днище резервуара РВС-3000	Единицы измерения	Значения
Масса днища	кг	13 429
Толщина днища	мм	5/8

Масса прочих конструкций резервуара РВС-3000	Единицы измерения	Значения
Лестница	кг	1 190
Площадки на крыше	кг	3 105
Люки и патрубки	кг	1 378
Комплектующие конструкции	кг	1 709
Каркасы и упаковка	кг	5 700

Общая масса резервуара РВС-3000

кг

87 906

Подробнее

Способы изготовления

Метод рулонирования

Основное преимущество данного метода состоят в уменьшении сварочных работ на монтажной площадке в среднем на 80%, поскольку работы по соединению и сварке стеное, днищ, понтонных днищ и днищ плавающих крыш проводятся в заводских условиях с применением полуавтоматической сварки.

Стальные листы размером 1500х6000 мм сваривают полуавтоматического оборудования в полотнища требуемых размеров и сворачивают на специальные приспособления, которые обеспечивают транспортировку до места назначения. Длина рулонов достигает 18 м, а вес согласовывается с грузоподъемностью подвижного состава.

Метод полистовой сборки

Полистовая сборка применяется для резервуаров с толщиной стенки нижнего пояса свыше 18 мм, а так же для всех типоразмеров резервуаров в случае отсутствия места на строительной площадке. Для стенок полистовой сборки применяется прокат шириной от 1,8 м до 3,0 м.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98
