Конусная оболочка РВС – бескаркасная коническая крыша резервуара

Конусные крыши, как и сферические, характеризуются значительной жёсткостью формы. Прочность обеспечивается конусообразной формой, которая распределяет локальные нагрузки равномерно по периметру основания. Благодаря этому обеспечивается и часть прочности всей конструкции.

Как и сферические крыши, конусообразные могут иметь дополнительные рёбра жесткости.

Конусные крыши имеют меньшую несущую способность в сравнении со сферическими. Однако, они получили большое распространение, так как значительно проще в изготовлении и монтаже.

Бескаркасные конические крыши рекомендуется использовать для РВС диаметром не более 12,5 м. Они должны быть образованы листовым настилом в виде пологих конических оболочек.

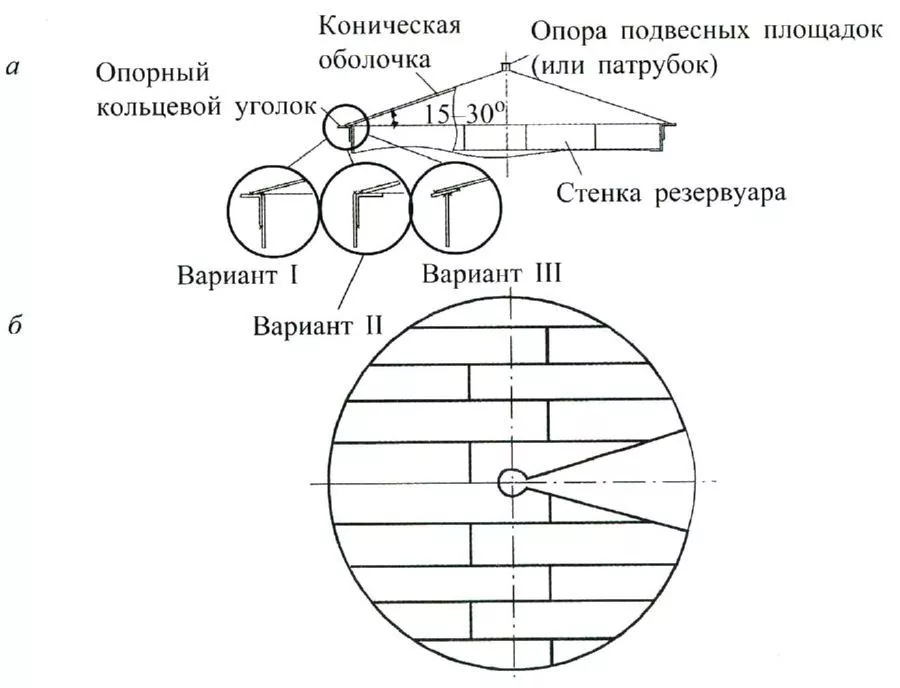

Бескаркасную коническую крышу при толщине листов до 7 мм изготавливают на заводе в виде рулонированного полотнища (рисунок 1, б).При толщине листов более 7 мм настил крыши собирают на стенде и сваривают двусторонними стыковыми швами на монтаже. Максимальный и минимальный углы наклона образующей крыши к горизонтальной плоскости должны составлять 30 и 15°соответственно.

Узел крепления крыши к верху стенки можно выполнять по одному из вариантов, представленных на рисунке 1, а. Минимальный размер сечения кольцевого уголка должен быть 65 х 5 мм. Сварные соединения между полотнищами настила выполняют внахлестс двусторонними сварными швами. Толщину настила,размеры сечения опорного кольцевого уголка устанавливают расчетным путем.

image001 (2).jpg
