Конфигурация такой трубы предполагает наличие следующих составляющих:
Фундамента;
Ствола (с каркасной частью либо без нее);
Гарнитуры.

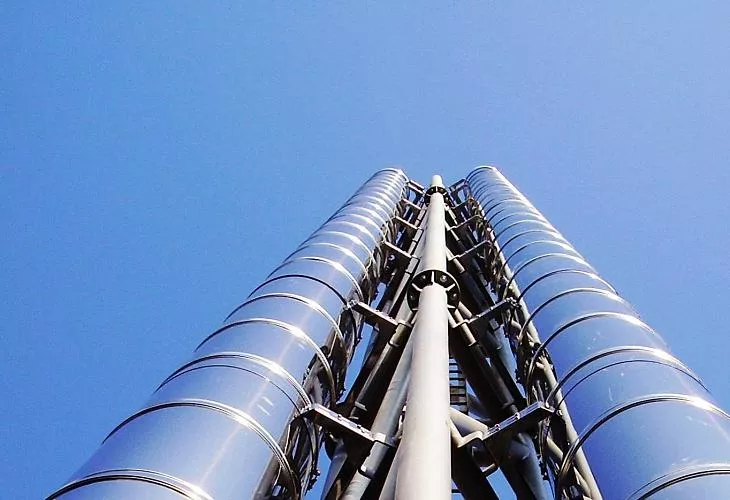

Как правило, дымовая труба из стали, основана на плите из железобетона, на цилиндре либо усеченном конусе со стаканом наверху (он позволяет избавляться от золы).
Все зависит от того, какой конфигурации труба – фундамент оснащают опорной плитой из металла, к которой на сварке стыкуют специальный ствол. Для ее закрепления применяются закладные. А еще пользуются фермовыми конфигурациями, перенаправляющими нагрузку трубы на фундамент.
Ствол изучаемой нами трубы бывает следующих форм – цилиндром, коническим либо смешанным. Он также состоит из цоколя, зольного перекрытия и ввода надземных боровов (это все нижняя часть). Часть, расположенная сверху, включает в себя головку, а также теплоизоляцию (все зависит от того, каким будет решение по конкретному проекту).
В состав гарнитуры стальной дымовой трубы входят: ходовая лестница, светофорные платформы (они отвечают за световые ограждения), система, защищающая от грозы, а также оттяжка.
Могут использоваться и вспомогательные полезные элементы. Взять хотя бы ходовую лестницу. С ее помощью осуществляется подъем на светофорные платформы. Примерно с высоты 10-15 м ей предоставляют ограждение (чтобы было комфортно и безопасно пользоваться). Для установки таких площадок применяются панели из стали в форме решетки – либо просечно-вытяжной лист. При исполнении светоограждения учитываются все предписания, зафиксированные СНиП 2-09-03.
В систему грозозащиты входят 2-3 молниеприемника, а также заземление. Для их исполнения используется труба из стали, диаметр которой равняется 38 мм, возвышающийся над головкой на 1800 мм. Для закрепления токоотводящего троса применяются держатели составляющих ходовой лестницы. Около цоколя происходит заключение в стальную трубу. В структуру заземления входят находящиеся в грунте специальные трубы-электроды (их длина составляет 2,5 м). В части конфигураций дымовой трубы, чтобы снизить ветровой резонанс, пользуются специализированными пластинами из металла. Они называются интерцепторы (другими словами, спиральная навивка).
