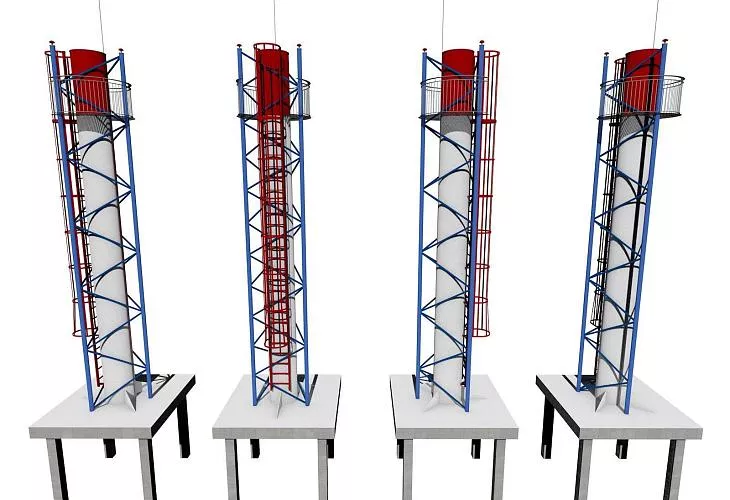

Типы стальных дымовых труб

Типаж зависит от того, какая несущая конфигурация используется, какой метод закрепления выбран. Варианты следующие:

Колонные (стоят по отдельности);

Фермовые (стоят по отдельности);

Фермовые (расположены рядом с фасадом);

Фасадные на раме

Самонесущие (без каркасной части);

Мачтовые стальные дымовые трубы.

В состав монтажных компонентов (трубных звеньев) входят пояса обечаек – для их сварки применяют листовую сталь (их соединяют либо встык, либо внахлестку). Для усиления применяются кольцевые, или – если нужно – и вертикальные ребра жесткости. Для производства всех нужных соединений используется фланцевое соединение либо сварка. Иногда конфигурация дымовой трубы, чтобы снизить ветровой резонанс, предоставляет возможность пользоваться специализированными пластинами из металла (по-другому, это интерцепторы – то есть, спиральная навивка).

Если говорить о стальных дымовых трубах колонного типа – они являются отдельными строительными конфигурациями. Несущую конфигурацию такой трубы соединяют с анкерной корзиной, заливаемой в фундамент.

Для закрепления на стенку помещения труб фасадного и околофасадного типа применяются специальные кронштейны. Такие трубы направляют ветер на конфигурацию фасада посредством виброизолирующих компонентов. Еще одна особенность околофасадных труб – наличие своего собственного нижнего фундамента – именно на него и происходит передача весовой нагрузки.

Для монтажа самонесущих труб (без каркасной части) используются крышные котельные – крепление осуществляется непосредственно в самом здании.

Если говорить о стальных дымовых трубах мачтового плана – речь идет о свободной конфигурации. Для ее крепежа используют анкерную корзину, заливаемую в фундамент. Для закрепления газоходов этой разновидности труб применяют хомуты – их цепляют к колонне, диаметр которой составляет 220-325 мм. Главное достоинство конфигурации: она простая и экономичная.
